Химические насосы Х,АХ,1Х,ХРО,ТХ,ДХ,ОХР,ОХГ,ТХИ,ТХ
Насосы химические способны перекачивать жидкость, которая может быть взрывоопасна, химически активна или легко воспламеняться. Основной областью применения таких насосов является нефтехимическая и химическая промышленность.

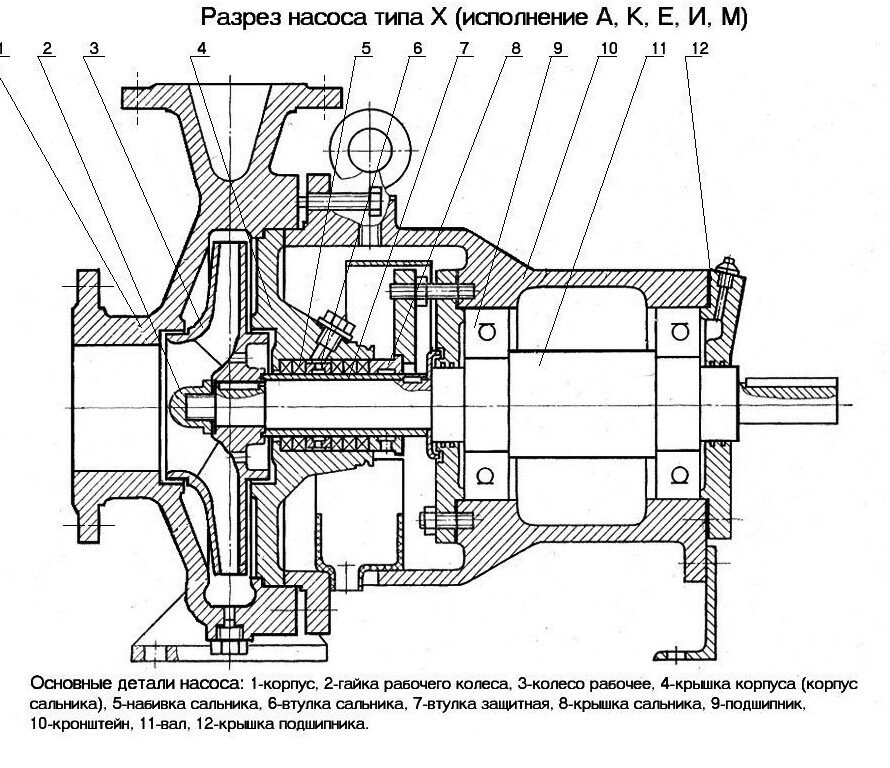

Насосы различаются своей конструкцией: Х, АХ, ТХ представляют собой консольные одноступенчатые насосы с отдельной опорной стойкой. Вал расположен горизонтально.
Насосы ХП, АХП, ТХИ отличаются от них расположением вала, здесь он – вертикальный.
Химические насосы также различаются по среде, для перекачивания которой они предназначены.
Насосы типа Х – химически активная, нейтральная среда, плотность её не должна превышать 1850 кг/м3, концентрация по объему твердых взвешенных частиц менее 0,1%, размер из до 0,2 мм, температура перекачиваемой жидкости для насосов типа Х варьируется от -40°С до +120°С, для насосов типа ХО в интервале от 0°С до +250°С.

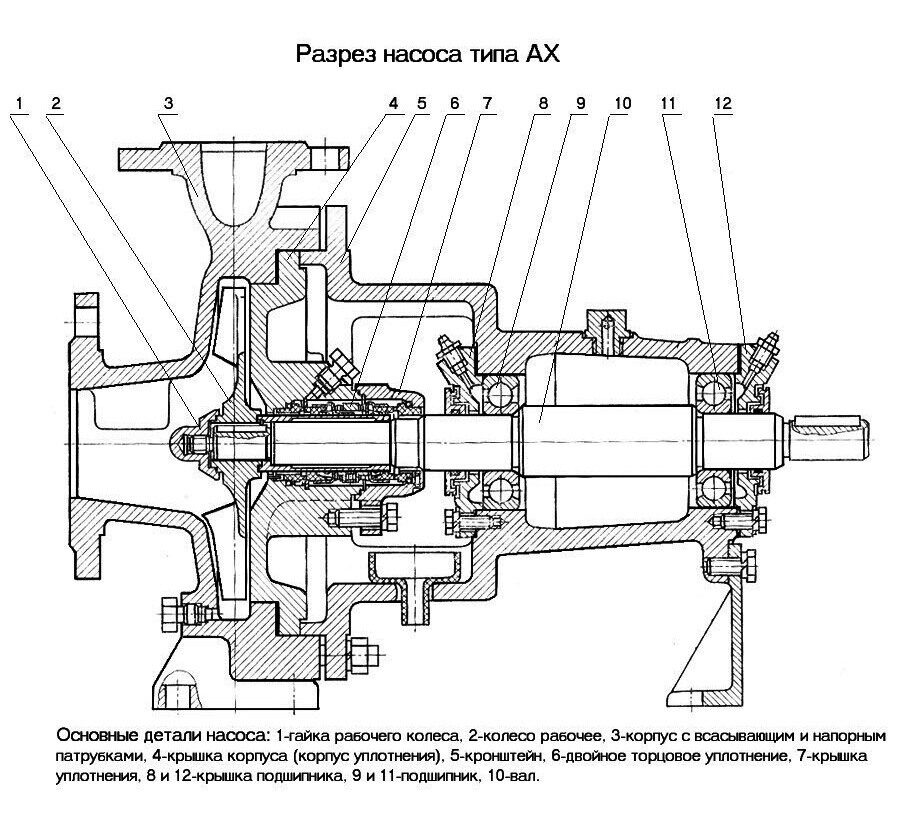

Насосы типов АХ и АХП, способны перекачивать жидкие среды, содержащие твердые частицы не более 1 мм, с их концентрацией по объему не более 1,5%, плотность среды не должна превышать 1850 кг/м3. Температура перекачиваемой жидкости для насосов типа АХ, АХП варьируется от -40°С до +120°С, для насосов типа АХО, АХПО в интервале от 0°С до +250°С. Насосы типа ТХ способны перекачивать среды в том же температурном режиме, что и АХ, но с объемной концентрацией твердых веществ до 15%, размер частиц до 1,0 мм, кроме того в перекачиваемой жидкости может находится до 1% твердых частиц размером до 5 мм, в том числе экстракционную фосфорную кислоту температурой до +85°С.
Проточная часть химических насосов может быть выполнена из углеродистой стали (исполнение А), хромоникелевой стали 12Х18Н10Т (исполнение К), хромоникельмолибденовой стали 10Х17Н13М2Е или 06ХН28МДТ(исполнение Е или И), резины (исполнение Р)
хромистой стали 20Х13 (исполнение Д), кремнистого чугуна 4С-15 (исполнение Л), титана ВТ1-0 или ТЛЗ (исполнение Т) или полимерных материалов (исполнение П).
Насосы типа ХРО способствуют созданию избыточного давления на входе в насос. Эти насосы перекачивают среду, температура которой не превышает 200°С. Конструкция насоса предусматривает подвод жидкости, выполняющей охлаждающую функцию. Разность температур вызывает определенные деформации в насосе. Опорные лапы, которые проходят по оси насоса, что компенсирует деформации. Насосы химические ХД и ДХ перекачивают жидкость с характеристиками, сходными со средой, с которой работает насос Х. Эти насосы центробежные одноступенчатые. Рабочее колесо двустороннего входа. Расположение вала – горизонтальное. Корпус имеет горизонтальный разъем, который позволяет проводить легкую и быструю замену вышедших из строя деталей. Торцевое или сальниковое уплотнение вала защищает от протечек.

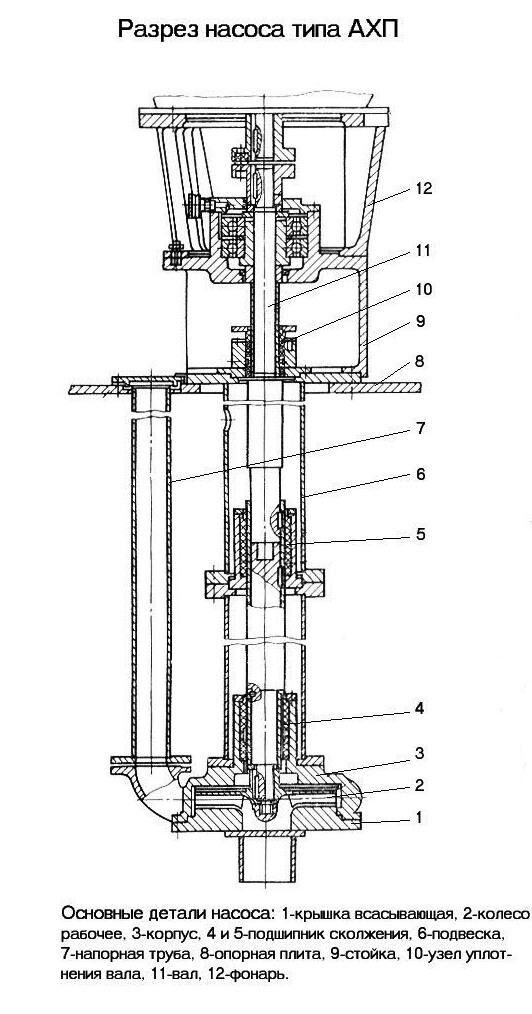

Насосы типа АХП перекачивают жидкость с характеристиками, сходными со средой, с которой работает насос АХ. Это центробежные погружные насосы. Возможная глубина погружения от 1 до 2,5 м. Расположение вала – вертикальное. Нижний подшипник скольжения за счет перекачиваемой жидкости. Центральная подвеска. Рабочее колесо закрытого типа. Уплотнение вала - сальниковое мягкое.

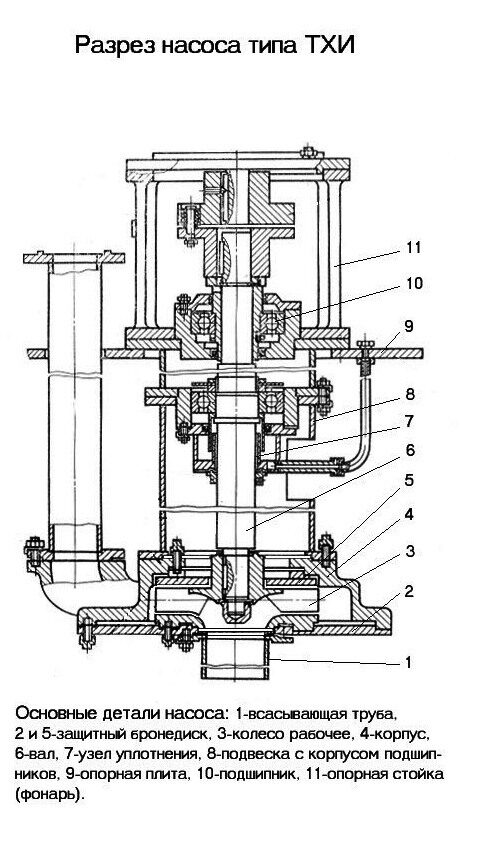

Насосы типа ТХИ центробежные погружные насосы. Расположение вала – вертикальное. Нижний подшипник скольжения за счет перекачиваемой жидкости. Центральная подвеска. Рабочее колесо закрытого типа. Уплотнение вала - щелевое. Осевые химические насосы ОХР могут быть одноступенчатыми или двухступенчатыми. Лопасти рабочего колеса жестко зафиксированы. Расположение вала – горизонтальное. Торцевое уплотнение вала. Осуществляют циркуляцию красильных растворов, температура которых до 135°С.
Насосы ОХГ способны перекачивать химически активную среду, температура которой не превышает +140°С, объемная концентрация твердых включении не более 10%, размером 0,5 мм. Этот насос также способен перекачивать экстракционную фосфорную кислоту концентрацией 55%, температурой не более 90°С, содержание твердых частиц в кислоте не должно превышать 100г/л, размером менее 0,2 мм. Работают в выпарных установках.

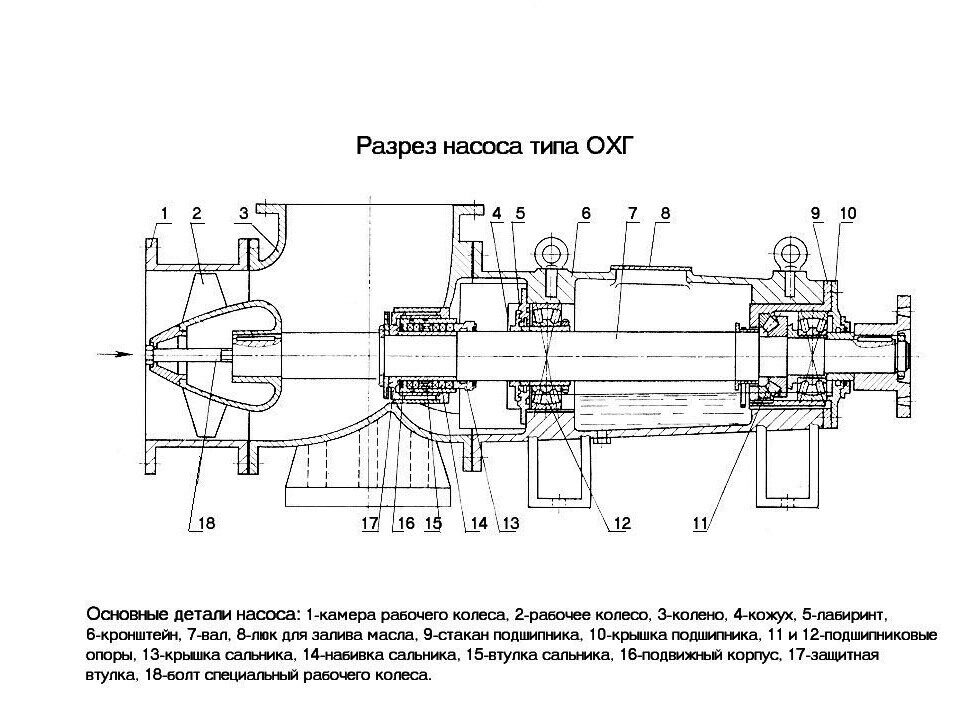

Насосы типа ОХГ осевые консольные. Горизонтальное расположение вала. Лопасти рабочего колеса жестко зафиксированы.
Насосы типа ОХВН осевые, с вертикальным расположением вала. Насосы ОХВН перекачивают жидкость с характеристиками, сходными со средой, с которой работает насос ОХГ.
Насосы типа Х
|
Типоразмер
|
Подача, м 3/час
|
Напор, м
|
Мощность двигателя, кВт
|
Частота вращения, об/мин
|
Масса агрегата, кг
|
|
Х50-32-125 К,Е,И
|
12,5
|
20
|
4
|
2900
|
130
|
|
Х50-32-125а К,Е,И
|
10,5
|
14
|
4
|
2900
|
130
|
|
Х50-32-250 К,Е,И
|
12,5
|
80
|
30
|
2900
|
345
|
|
Х50-32-250а К,Е,И
|
11,5
|
67
|
22
|
2900
|
315
|
|
Х65-50-125 К,Е,И
|
25
|
20
|
5,5
|
2900
|
145
|
|
Х65-50-125а К,Е,И
|
23
|
17
|
5,5
|
2900
|
145
|
|
Х65-50-160 К,Е,И
|
25
|
32
|
11
|
2900
|
225
|
|
Х65-50-160а К,Е,И
|
22,5
|
26
|
7,5
|
2900
|
190
|
|
Х80-65-160 К,Е,И
|
50
|
32
|
18,5
|
2900
|
285
|
|
Х80-65-160а К,Е,И
|
45
|
26
|
15
|
2900
|
270
|
|
Х80-50-200 К,Е,И
|
50
|
50
|
30
|
2900
|
355
|
|
Х80-50-200а К,Е,И
|
45
|
40
|
30
|
2900
|
355
|
|
Х80-50-250 К,Е,И
|
50
|
80
|
55
|
2900
|
570
|
|
Х80-50-250а К,Е,И
|
45
|
67
|
45
|
2900
|
465
|
|
Х100-80-160 К,Е,И
|
100
|
32
|
30
|
2900
|
340
|
|
Х100-80-160а К,Е,И
|
90
|
26
|
30
|
2900
|
340
|
|
Х100-65-200 К,Е,И
|
100
|
50
|
55
|
2900
|
545
|
|
Х100-65-200а К,Е,И
|
90
|
40
|
30
|
2900
|
375
|
|
Х100-65-250 К,Е,И
|
100
|
80
|
90
|
2900
|
810
|
|
Х100-65-250а К,Е,И
|
90
|
67
|
75
|
2900
|
770
|
|
Х100-65-315 К,Е,И
|
100
|
125
|
200
|
2900
|
1470
|
|
Х100-65-315а К,Е,И
|
90
|
105
|
160
|
2900
|
1240
|
|
Х150-125-315 К,Е,И
|
200
|
32
|
75
|
1450
|
910
|
|
Х150-125-315а К,Е,И
|
180
|
26
|
55
|
1450
|
780
|
|
Х150-125-400 К,Е,И
|
200
|
50
|
110
|
1450
|
1235
|
|
Х150-125-400а К,Е,И
|
180
|
40
|
90
|
1450
|
955
|
|
Х200-150-315 К,Е,И
|
315
|
32
|
75
|
1450
|
930
|
|
Х200-150-315а К,Е,И
|
290
|
26
|
55
|
1450
|
790
|
Насосы типа ХД
| Типоразмер |
Подача, м 3/час |
Напор, м |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Масса агрегата, кг |
|
Х50-32-125-Д
|
12,5
|
20
|
4
|
2900
|
135
|
|
Х50-32-125а-Д
|
10,5
|
14
|
4
|
2900
|
135
|
|
Х65-50-125-Д
|
25
|
20
|
5,5
|
2900
|
140
|
|
Х65-50-125а-Д
|
23
|
17
|
5,5
|
2900
|
140
|
|
Х80-50-160-Д
|
50
|
32
|
18,5
|
2900
|
260
|
|
Х80-50-160а-Д
|
46
|
26
|
15
|
2900
|
250
|
|
Х80-50-200-Д
|
50
|
50
|
30
|
2900
|
390
|
|
Х80-50-200а-Д
|
45
|
40
|
30
|
2900
|
370
|
|
Х100-80-160-Д
|
100
|
32
|
30
|
2900
|
365
|
|
Х100-80-160а-Д
|
90
|
26
|
30
|
2900
|
365
|
|
Х150-125-315-Д
|
200
|
32
|
75
|
1450
|
870
|
|
Х150-125-315а-Д
|
180
|
26
|
55
|
1450
|
745
|
Насосы типа ХО
|
Типоразмер
|
Подача, м 3/час
|
Напор, м
|
Мощность двигателя, кВт
|
Частота вращения, об/мин
|
Масса агрегата, кг
|
|
ХО50-32-250 К,Е,И
|
12,5
|
80
|
30
|
2900
|
355
|
|
ХО50-32-250а К,Е,И
|
11,5
|
67
|
22
|
2900
|
335
|
|
ХО80-50-200 К,Е,И
|
50
|
50
|
30
|
2900
|
360
|
|
ХО80-50-200а К,Е,И
|
45
|
40
|
30
|
2900
|
360
|
|
ХО100-80-160 К,Е,И
|
100
|
32
|
30
|
2900
|
360
|
|
ХО100-80-160а К,Е,И
|
90
|
26
|
30
|
2900
|
360
|
|
ХО100-65-200 К,Е,И
|
100
|
50
|
55
|
2900
|
495
|
|
ХО100-65-200а К,Е,И
|
90
|
40
|
30
|
2900
|
420
|
|
ХО100-65-250 К,Е,И
|
100
|
80
|
90
|
2900
|
830
|
|
ХО100-65-250а К,Е,И
|
90
|
67
|
75
|
2900
|
790
|
|
ХО80-50-250 К,Е,И
|
50
|
80
|
55
|
2900
|
590
|
|
ХО80-50-250а К,Е,И
|
45
|
67
|
45
|
2900
|
445
|
|
ХО80-50-315 К,Е,И
|
50
|
125
|
90
|
2900
|
800
|
|
ХО80-50-315а К,Е,И
|
45
|
100
|
75
|
2900
|
760
|
|
ХО150-125-315 К,Е,И
|
200
|
32
|
75
|
1450
|
930
|
|
ХО150-125-315а К,Е,И
|
180
|
26
|
55
|
1450
|
795
|
|
ХО200-150-315 К,Е,И
|
315
|
32
|
75
|
1450
|
945
|
|
ХО200-150-315а К,Е,И
|
290
|
26
|
55
|
1450
|
800
|
Насосы типа АХ
|
Типоразмер
|
Подача, м 3/час
|
Напор, м
|
Мощность двигателя, кВт
|
Частота вращения, об/мин
|
Масса агрегата, кг
|
|
АХ3/15 К,Е,И
|
3
|
15
|
3
|
2900
|
75
|
|
АХ40-25-160 К,Е,И,
|
6,3
|
32
|
5,5
|
2900
|
142
|
|
АХ50-32-160 К,Е,И
|
12,5
|
32
|
7,5
|
2900
|
180
|
|
АХ50-32-200 К,Е,И
|
12,5
|
50
|
18,5
|
2900
|
295
|
|
АХ65-40-200 К,Е,И
|
25
|
50
|
22
|
2900
|
335
|
|
АХ100-65-315 К,Е,И
|
50
|
32
|
22
|
1450
|
460
|
|
АХ100-65-315а К,Е,И
|
44,5
|
25
|
15
|
1450
|
400
|
|
АХ100-65-315б К,Е,И
|
39
|
20
|
11
|
1450
|
345
|
|
АХ100-65-400 К,Е,И
|
50
|
50
|
37
|
1450
|
695
|
|
АХ100-65-400а К,Е,И
|
44
|
39
|
30
|
1450
|
610
|
|
АХ100-65-400б К,Е,И
|
40
|
33
|
22
|
1450
|
590
|
|
АХ125-80-250 К,Е,И
|
80
|
20
|
18,5
|
1450
|
385
|
|
АХ125-100-315 К,Е,И
|
125
|
32
|
45
|
1450
|
600
|
|
АХ125-100-315а К,Е,И
|
112
|
26
|
37
|
1450
|
575
|
|
АХ125-100-315б К,Е,И
|
102
|
21,5
|
30
|
1450
|
520
|
|
АХ125-100-400 К,Е,И
|
125
|
50
|
75
|
1450
|
940
|
|
АХ125-100-400а К,Е,И
|
112
|
41
|
55
|
1450
|
805
|
|
АХ125-100-400б К,Е,И
|
105
|
35
|
45
|
1450
|
760
|
|
АХ150-125-315 К,Е,И
|
200
|
32
|
75
|
1450
|
925
|
|
АХ150-125-315а К,Е,И
|
180
|
27
|
55
|
1450
|
790
|
|
АХ150-125-315б К,Е,И
|
165
|
21
|
37
|
1450
|
705
|
|
АХ315-50 К,Е,И
|
315
|
50
|
90
|
1450
|
1272
|
Насос типа АХО
|
Типоразмер
|
Подача, м 3/час
|
Напор, м
|
Мощность двигателя, кВт
|
Частота вращения, об/мин
|
Масса агрегата, кг
|
|
АХО40-25-160 К,Е,И
|
6,3
|
32
|
5,5
|
2900
|
150
|
|
АХО50-32-160 К,Е,И,
|
12,5
|
32
|
7,5
|
2900
|
191
|
|
АХО50-32-200 К,Е,И
|
12,5
|
50
|
18,5
|
2900
|
300
|
|
АХО65-40-200 К,Е,И
|
25
|
50
|
22
|
2900
|
Насос типа ХМ
|
Марка насоса
|
Подача,
Q, м3/ч
|
Напор,
Н, м
|
Допускаемый
кавитационный
запас, D h, м
|
Мощность
эл.двигателя,
кВт
|
Масса
насоса,
кг
|
Габариты
насоса,
L х В х Н, мм;
|
|
ХМ-2/30(а,б)-К-5
|
2
|
30(25,20)
|
4,0
|
2,2
|
32
|
420х275х330
|
|
ХМ-Е-2/30(а,б)-К(Е,И)-55
|
2
|
30(25,20)
|
4,0
|
3,0
|
70
|
550х292х430
|
|
ХМ-6/20-К-5
|
6
|
20
|
2,5
|
2,2
|
32
|
420х275х330
|
|
ХМ(Е)-8/40(а,б,д)-Т(И,Е,К)-С(СД,55)
|
8
|
40
35
30
48
|
2,5
|
5,5
4,0(а)
3,0(б)
5,5(д)
|
109
94
94
109
|
670х200х375
645х200х355
625х175х375
670х200х375
|
|
ХМ(Е)-50-32-200-ТЛ-СД(55)
|
12,5
|
50
|
2,0
|
5,5
|
103
|
680х280х430
|
|
ХМ(Е)-50-32-200а-ТЛ-СД(55)
|
12,5
|
40
|
2,0
|
4,0
|
98
|
655х280х430
|
|
ХМ(Е)-50-32-200б-ТЛ-СД(55)
|
12,5
|
35
|
2,0
|
4,0
|
98
|
655х280х430
|
|
ХМ(Е)-50-32-200в-ТЛ-СД(55)
|
12,5
|
30
|
2,0
|
3,0
|
87
|
635х280х410
|
|
ХМ(Е)-80-50-200-ТЛ-СД(55)
|
50
|
50
|
3,5
|
22,0
|
315
|
1015х490х655
|
|
ХМ(Е)-80-50-200а-ТЛ-СД(55)
|
50
|
41
|
3,5
|
18,5
|
305
|
955х490х575
|
|
ХМ(Е)-80-50-200б-ТЛ-СД(55)
|
50
|
32
|
3,5
|
15,0
|
285
|
905х490х495
|
|
ХМ(Е)-100-80-160-ТЛ-СД(55)
|
100
|
32
|
5,0
|
22,0
|
320
|
1025х490х660
|
|
ХМ(Е)-100-80-160а-ТЛ-СД(55)
|
100
|
26
|
5,0
|
18,5
|
315
|
1015х490х620
|
|
ХМ(Е)-100-80-160б-ТЛ-СД(55)
|
100
|
20
|
5,0
|
15,0
|
295
|
1005х490х620
|
Насосы типа ХП, ТХИ, ХВС, АХПО, АХП

|
Марка насоса
|
Подача,
Q, м3/ч
|
Напор,
Н, м
|
Допускаемый
кавитационный
запас,D h, м
|
Мощность
эл. двигателя,
кВт
|
Масса
насоса,
кг
|
Габариты
насоса,
L х В х Н, мм;
|
|
ХП-2/30-К-5
|
2
|
30
|
-
|
2,2
|
52
|
325х226х700
|
|
ХП-45/54-2,0-И(Е)-Щ-М
|
45
|
54
|
5,0
|
30,0
|
605
|
3200х600х600
|
|
ХП-45/54а-2,0-И(Е)-Щ-М
|
45
|
40
|
5,0
|
22,0
|
585
|
3160х600х600
|
|
ХП-45/54б-2,0-И(Е)-Щ-М
|
45
|
27
|
5,0
|
18,5
|
560
|
3170х600х600
|
|
ХП-90/49-2,0-И(Е)-Щ
|
90
|
49
|
6,0
|
45,0
|
613
|
3300х600х600
|
|
ХП-90/49а-2,0-И(Е)-Щ
|
90
|
45
|
6,0
|
30,0
|
618
|
3200х600х600
|
|
ХП-90/49б-2,0-И(Е)-Щ
|
90
|
30
|
6,0
|
22,0
|
698
|
3160х600х600
|
|
ХП-160/49-2,0-И(Е)-Щ
|
160
|
49
|
4,0
|
75,0
|
1425
|
3600х880х900
|
|
ХП-160/49а-2,0-И(Е) -Щ
|
160
|
36
|
4,0
|
55,0
|
1257
|
3520х880х900
|
|
ХП-160/49б-2,0-И(Е)-Щ
|
160
|
25
|
4,0
|
45,0
|
1235
|
3510х880х900
|
|
ХП-280/42-2,0-И(Е)-Щ
|
280
|
42
|
6,0
|
110,0
|
2061
|
3910х915х900
|
|
ХП-280/42а-2,0 -И(Е)-Щ
|
280
|
32
|
6,0
|
75,0
|
1631
|
3620х915х900
|
|
ХП-280/42б-2,0 -И(Е)-Щ
|
280
|
20
|
6,0
|
55,0
|
1426
|
3550х915х900
|
|
ТХИ-8/40-1,3 -А(Е,2И,К)-Щ
|
8
|
40
|
4,0
|
7,5
|
260
|
1950х565х565
|
|
ТХИ-8/40а-1,3 -А(Е,2И,К)-Щ
|
8
|
35
|
4,0
|
7,5
|
260
|
1950х565х565
|
|
ТХИ-8/40б-1,3 -А(Е,2И,К)-Щ
|
8
|
28
|
4,0
|
5,5
|
240
|
1905х565х565
|
|
ТХИ-45/31-1,3 -И(Д1,2И)-Щ
|
45
|
31
|
3,0
|
22,0
|
620
|
2305х870х650
|
|
ТХИ-45/31а-1,3 -И(Д1,2И)-Щ
|
45
|
25
|
3,0
|
18,5
|
595
|
2320х870х650
|
|
ТХИ-45/31(б)-1,3 -И(Д1,2И)-Щ
|
45
|
20
|
3,0
|
15,0
|
575
|
2280х870х650
|
|
ТХИ-90/49-1,3-И(Е,К,2И)-Щ
|
90
|
49
|
3,5
|
75,0
|
1160
|
2845х870х650
|
|
ТХИ-90/49а-1,3-И(Е,К,2И)-Щ
|
90
|
44
|
3,5
|
55,0
|
1100
|
2845х870х650
|
|
ТХИ-90/49б-1,3-И(Е,К,2И)-Щ
|
90
|
36
|
3,5
|
30,0
|
950
|
2845х870х650
|
|
ТХИ-160/29-1,3-И(Е,К,Д1,2И)-Щ
|
160
|
29
|
4,0
|
55,0
|
1115
|
2540х930х930
|
|
ТХИ-160/29а-1,3-И(Е,К,Д1,2И)-Щ
|
160
|
23
|
4,0
|
45,0
|
1090
|
2445х930х930
|
|
ТХИ-160/29б-1,3-И(Е,К,Д1,2И)-Щ
|
160
|
19
|
4,0
|
30,0
|
965
|
2400х930х930
|
|
ТХИ-160/15(а,б)-1,3-Д1(И)-Щ
|
160
|
15(13;11)
|
3,0
|
30,0
|
1080
|
2505х930х930
|
|
1ХИО-35/60-0,7-К-Щ
|
35
|
60
|
5,0
|
30,0
|
1080
|
3670х895х895
|
|
1ХИО-45/90д-К-Щ
|
45
|
110
|
5,0
|
75,0
|
1505
|
3966х895х895
|
|
1ХИО-45/90-К-Щ
|
45
|
90
|
5,0
|
55,0
|
1245
|
3775х895х895
|
|
1ХИО-45/90а-К-Щ
|
45
|
66
|
5,0
|
30,0
|
1095
|
3670х895х895
|
|
1ХИО-45/90б-К-Щ
|
45
|
52
|
5,0
|
22,0
|
1020
|
3525х895х895
|
|
ХВС-Ж45/54-Е- СД(Щ)
|
45
|
54
|
2,5
|
30,0
|
650
|
2140х844х840
|
|
ХВС-Ж45/54а-Е-СД(Щ)
|
45
|
44
|
2,5
|
22,0
|
620
|
2090х844х840
|
|
ХВС-Ж45/54б-Е-СД(Щ)
|
45
|
33
|
2,5
|
18,5
|
580
|
2110х844х840
|
|
АХП(Е)-45/31-1,8
(2,0;2,2;3,0; 3,7)-К -СД(55,Щ)
|
45
|
31
|
3,0
|
22,0
|
772
|
4980х755х755
|
|
АХП(Е)-45/31а-1,8
(2,0;2,2;3,0;3,7)-К -СД(55,Щ)
|
45
|
26
|
3,0
|
18,5
|
752
|
4970х755х755
|
|
АХП(Е)-45/31б-1,8
(2,0;2,2;3,0;3,7)-К-СД(55,Щ)
|
45
|
21
|
3,0
|
15,0
|
785
|
4920х755х755
|
|
АХПО-45/54-1,3(2,0;2,5)-К-СД(Щ)-(1)
|
45
|
54
|
3,0
|
55,0
|
1380
|
4118х930х930
|
|
АХПО-45/54а-1,3(2,0;2,5)-К-СД(Щ)-(1)
|
45
|
41
|
3,0
|
45,0
|
1195
|
4037х930х930
|
|
АХПО-45/54б-1,3(2,0;2,5)-К-СД(Щ)-(1)
|
45
|
31
|
3,0
|
30,0
|
1134
|
3937х930х930
|
|
АХПО-45/54-3,7-К-СД (Щ) -(1)
|
45
|
18
|
3,0
|
18,5
|
1337
|
5262х930х930
|
Насосы типа Х,1Х,АХ,ТХ,ТХИ,ХД (ДХ),1ХД, ОХР,ОХР
|
Тип насоса
|
подача
м3/ч
|
Напор
м
|
част. вращ. двигателя об/мин
|
Масса
(т)
|
Длина (м)
|
Ширина
(м)
|
Высота
(м)
|
|
1Х200-150-500 А,К,Е,И-СД(55)-УЗ * наличие на складе
|
315
|
80
|
1450
|
2,01
|
2,330
|
0,870
|
1,055
|
|
Х250-200-250 А,К,И-СД(55)-УЗ
|
500
|
20
|
1500
|
|
|
|
|
|
ХРО500/25-К,Е-СД
|
500
|
25
|
960
|
2,98
|
3,010
|
1,310
|
1,160
|
|
ХРО1000/24-К,Е-СД
|
1000
|
24
|
960
|
3,45
|
3,125
|
1,500
|
1,160
|
|
ХРО1600/24-К,Е-СД
|
1600
|
24
|
960
|
4,29
|
3,400
|
1,500
|
1,160
|
|
ХРО1000/34-К,Е-СД
|
1000
|
34
|
960
|
3,83
|
3,480
|
1,500
|
1,175
|
|
1АХ250-200-315-А,К,Е,И-СД(55)УЗ
|
500
|
32
|
1450
|
1,47
|
2,210
|
0,845
|
1,055
|
|
ТХ280/72-И-СД-УЗ
|
280
|
72
|
960
|
4,30
|
3,180
|
1,185
|
1,260
|
|
ТХ800/70-И-СД-УЗ* наличие на складе
|
800
|
70
|
960
|
5,40
|
3,560
|
1,320
|
1,665
|
|
ТХ1000/49-И-СД-У2
|
1000
|
49
|
730
|
5,34
|
3,567
|
1,428
|
1,720
|
|
ДХ650-90-А,К-У1
|
650
|
92
|
1480
|
5,67
|
3,285
|
1,615
|
1,250
|
|
1ХД2200/29-Е-СД-УЗ
|
2200
|
29
|
960
|
6,73
|
3,630
|
1,760
|
2,075
|
|
АХП500/37-2,5-К,Е,И-СД-УЗ
|
500
|
37
|
960
|
3,60
|
1,250
|
1,250
|
4,635
|
|
ТХИ500/20-1,5-И-Щ-УЗ
|
500
|
20
|
730
|
2,92
|
1,250
|
0,950
|
3,505
|
|
ОХГ6-25-К,Е,И-СД
|
560
|
3,6
|
1470
|
0,98
|
1,965
|
0,460
|
0,740
|
|
ОХГ6-30-К,Е,И-СД
|
1180
|
4
|
1470
|
0,98
|
2,035
|
0,460
|
0,740
|
|
ОХГ6-42-К,Е,И-СД
|
2120
|
3,2
|
980
|
2,20
|
2,655
|
0,754
|
0,940
|
|
ОХГ6-55М-К,Е,И-СД
|
3550
|
3,6
|
735
|
6,18
|
3,985
|
1,310
|
1,300
|
|
ОХГ8-55-И-СД
|
3550
|
7,5
|
735
|
7,34
|
4,090
|
1,300
|
1,400
|
|
ОХГ6-70-К,Е,И-СД
|
6000
|
3,6
|
590
|
6,05
|
4,405
|
1,090
|
1,400
|
|
ОХГ8-70-К,Е,И-СД
|
6000
|
7,5
|
590
|
6,97
|
4,520
|
1,320
|
1,725
|
|
ОХГ6-87-К,Е,И-СД
|
9500
|
3,6
|
490
|
13,93
|
5,315
|
1,700
|
1,700
|
|
ОХГН15-110А,К,Е-СД
|
14400
|
3,5
|
370
|
22,75
|
7,800
|
2,970
|
3,400
|
|
ОХГН15-145-К,Е-11
|
21200
|
3,2
|
250
|
15,53
|
2,160
|
2,160
|
4,620
|
|
Марка насоса
|
Подача, м³/ч
|
Напор, м
|
Част.вращ., об/мин
|
Масса, т
|
Габариты, м
|
Марка двигателя
|
Мощность, кВт
|
Напряжение, В
|
|
ДХ650-90-У1
|
650
|
92
|
1480
|
5,670
|
3,29*1,62*1,25
|
ВАО2-450LA-4
|
315
|
6000
|
|
1ХД2200/29-Е-СД-У3
|
2200
|
29
|
960
|
6,730
|
3,63*1,76*2,08
|
ДА304-400Х-6 У3
|
|
ОХР-3Ох2-К, Е, И-У3
|
432
|
19
|
1470
|
1,250
|
2,72*0,54*0,80
|
4АМ225М-4
|
55
|
220/380
|
|
ОХР-35-К, Е, И-У3
|
864
|
8,5
|
1,530
|
2,89*0,70*0,85
|
4АМ225М-4
|
|
ОХР-35х2-К, Е, И-У3
|
17
|
1,694
|
2,91*0,70*0,89
|
4АМ250М-4
|
90
|
|
ОХГ6-25-К, Е, И-СД-У3
|
560
|
3,6
|
1470
|
0,975
|
1,97*0,46*0,74
|
4АМ160S-4 У3
|
15
|
220/380
|
|
ОХГ6-30-К, Е, И-СД-У3
|
1180
|
4
|
2,04*0,46*0,74
|
4АМ180М-4 У3
|
30
|
|
ОХГ6-42-К, Е, И-СД-У3
|
2120
|
3,6
|
980
|
2,195
|
2,66*0,75*0,94
|
4АМ250М6 У3
|
55
|
|
ОХГ6-55М-К, Е, И-СД-У3
|
3550
|
735
|
4,150
|
3,99*1,03*1,30
|
4АМ355S-8 У3
|
132
|
380/660
|
|
ОХГ8-55-И-СД-У3
|
3550
|
7,5
|
5,420
|
4,09*1,30*1,36
|
АО3-400М-8 У2
|
250
|
|
ОХГ6-70-К, Е, И-СД-У3
|
6000
|
3,6
|
590
|
6,050
|
4,31*1,09*1,40
|
АО3-400S-10 У2
|
132
|
|
ОХГ8-70-К, Е, И-СД-У3
|
7,5
|
6,970
|
4,52*1,32*1,73
|
А4-400У-10 У3
|
250
|
6000
|
|
ОХГ6-87-К, Е, И-СД-У3
|
9500
|
3,6
|
490
|
10,860
|
5,32*1,40*1,90
|
А4-450У-12
|
315
|
|
ОХГН15-110А, К, Е-СД-У3
|
14400
|
3,5
|
370
|
24,000
|
7,80*2,97*3,40
|
А30-200-375 У1
|
200
|
Таблица заменяемости насосов химических
|
Тип конструкции
|
Подходы и приемы, специфичные для этих насосов
|
Примечание
|
|
X
|
1. Химические насосы консольной конструкции из углеродистой стали заменяются консольными насосами с аналогичными параметрами. Например: вместо Χ50-32-Ι25Κ ставят насос К50-32-125
2. Замена насосом с деталями проточной части из другого материала с такой же или более высокой стойкостью к агрессивной среде.
3. То же с меньшей стойкостью. Например: вместо насоса Χ50-32-Ι25Ε насос Χ50-32-Ι25Κ
|
При заменах необходимо определить срок работы насоса в этих условиях.
Проверить :
- условия на всасывании; {наличие давления);
-условия взрывоопасности;
- условия воздействия чугуна на перекачиваемую среду;
- применять насосы с деталями проточной части из более стойкого материала, но учесть, что стойкость этих насосов выше
|
|
АХ
|
То же, что для "X".
В отдельных случаях можно заменить на "X".
|
Необходимо определить срок службы заменяющего насоса.
|
|
ХО
|
1. То же, что для "X".
2. Замена насосами типа "ЦГ".
3. Замена насосов из углеродистой стали на нефтяные насосы
|
|
|
ТХ
|
1. Тоже, что для "X"
2. Замена на песковые, грунтовые насосы.
|
Определить срок работы заменяющего насоса
|
|
ХФ
ХП
ХГ
|
1. Тоже, что для "X"
2. Замена на нержавеющие.
|
Тщательный анализ воздействия жидкости на материал деталей проточной части
|
|
ХП
|
I. Тоже, что для "X"
2. Замена на насос с большей подачей.
С помощью автоматики устанавливается режим более редкого включения в работу.
Например: вместо насоса ХП-8/40 на насос ХП20/30
3. Подключение насоса консольной конструкции в нижнюю часть емкости
4. Замена на морские насосы с учетом, что они из бронзы.
|
Проверка допустимости периодической работы насоса.
|
|
ЦГ
|
Замена на химические насосы с двойным торцевым уплотнением
Замена на насосы, внедряемых в настоящее время: насосы с электромагнитной муфтой
насосы мембранные
насосы шланговые
|
Оценка влияния незначительных утечек (испарений) жидкости
|
|
ΟΧΓΜ)
|
Горизонтальный с жёстко-закрепленными лопастями осевого колеса
"химический осевой"
|
Химически активная с температурой до 140°С, плотностью до 1800 кг/м3; допускается содержание твердых частиц размером до 0,5 мм в количестве до 20% по массе
|
|
|
ОХР
|
Горизонтальные с жёстко-закрепленными лопастями осевого колеса (одноступенчатые и двухступенчатые) "химические осевые с реверсом"
|
Предназначены для циркуляции красильных растворов с температурой до +135°С в аппаратах красильно-отделочного оборудования
|
Насос предусматривает реверс (обратное вращение) колеса
|
|
ОХВН
|
"Химические осевые вертикальные"
|
Предназначены для перекачивания химически активных жидкостей в выпарных аппаратах и установках; температура жидкости до 100°С. плотность до 1500 кг/м3 и до 140°С плотностью до 1400 кг/м3
|
|
|
МСК
|
Горизонтальные секционные однокорпусные
"Химические секционные"
|
Предназначены для промывки кислотным раствором с температурой +120оС котлов энергетических блоков на тепловых электростанциях
|
|
|
ХД
|
Горизонтальные одноступенчатые.
По конструкции аналогичен горизонтальным насосам типа Д "Xимические горизонтальные"
|
Те же, что и для насосов типа "X"
|
Рабочее колесо двухстороннего входа
с горизонтальным разъемом корпуса
|
|
ДХ650-90К
|
|
Применяется в линии производства аммиака 18-25% раствора моноэтаноламина, содержащего до 0,5 г/л
взвешенных частиц размером до 1 мм. Температура раствора от 115 до 132оС
|
См. "ХД"
|
|
