Насосы питательные типа ПЭ
Питательные насосы предназначены для обеспечения подачи воды в барабанные или прямоточные паровые котлы, работающие на дровах, угле, дизельном топливе. Насос ПЭ рекомендуется для агрегатов, давление пара в которых составляет не более 6,2 МПа. Подача воды с помощью таких насосов допускается только в том случае, если её температура не будет превышать 165 градусов по Цельсию.
Насос ПЭ имеет горизонтальную конструкцию. Насосы питательные, как класс, являются секционными и многоступенчатыми, оборудованными двух- и однокорпусными рабочими колёсами, ориентированными в одну сторону.
Насос ПЭ категории ПЭ65/40 и ПЭ65-53 имеет однокорпусную конструкцию. Эти насосы питательные, выполненные из чугуна марки «СЧ 20», предназначены для подачи воды в паровые котлы с рабочим давлением, не превышающим 40 килограмм на квадратный сантиметр.
Насосы питательные ПЭ270-150-3 изготовлены для водоснабжения более мощных котлов, давление пара в которых составляет от 100 до 140 килограмм на квадратный сантиметр. Этот насос ПЭ имеет водяное охлаждение, а также чугунную гидравлическую пяту, снимающую осевую нагрузку с вала устройства.
Двухкорпусная конструкция, которую имеют насосы питательные ΠЭ500-180-3 и ПЭ380-200-3, даёт возможность нагнетать воду в котлы, давление пара в которых превышает 140 килограмм на квадратный сантиметр. Проточная часть отливается из чугуна, а вихревое колесо, которым комплектуется этот насос ПЭ, выполнено из высокопрочной стали.
Компания «НК Технолоджиз» предлагает десятки видов питательных насосов, подходящих как для индивидуального использования, так и для применения на крупных производствах. Более того, наше предприятие предлагает клиентам широкую линейку запасных частей и комплектующих ко всем видам насосного оборудования.
Основные детали насоса: 1 - вал, 2 - подшипник, 3 - торцовое уплотнение вала, 4 - входная крышка. 5 - подвод кольцевой, 6 - предвключенное колесо, 7 - крышка, 8 - рабочее колесо, 9 - секция, 10 - направляющий аппарат, 11 - корпус наружний, 12 - кожух насоса, 13 - корпус внутренний, 14 - крышка напорная, 15 - диск разгрузки, 16 - корпус концевого уплотнения.
|

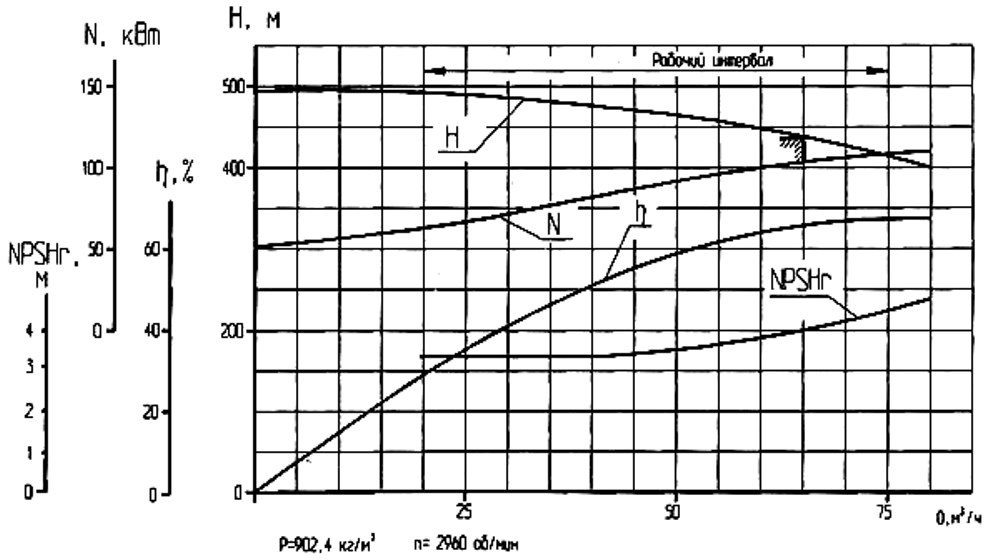

марка агрегат
|
подача, м3/час
|
напор, м
|
частота вращения, об/мин
|
мощность, кВт
|
Габариты насоса, мм
|
Габариты агрегата, мм
|
Масса насоса, кг
|
Масса агрегата, кг
|
|
ПЭ 65-28
|
65
|
290
|
2940
|
110
|
|
1630х810х960
|
|
1125
|
|
ПЭ 65-40* наличие на складе
|
65
|
440
|
2960
|
132
|
1720х840х900
|
2565х840х900
|
1068
|
2150
|
|
ПЭ 65-53
|
65
|
580
|
2965
|
200
|
1900х845х900
|
2880х888х900
|
1124
|
2550
|
|
ПЭ 90-110
|
90
|
1100
|
2970
|
500
|
2280х1390х1615
|
4235х1360х1615
|
5000
|
6860
|
|
ПЭ 90-180
|
90
|
1900
|
2979
|
800
|
2850х1390х1615
|
5015х1390х1615
|
6070
|
8920
|
|
ПЭ 100-32
|
100
|
330
|
2960
|
160
|
1680х810х840
|
2645х870х1030
|
1165
|
2400
|
|
ПЭ 100-53
|
100
|
580
|
2980
|
315
|
1970х1125х600
|
3590х1125х1285
|
1363
|
4020
|
|
ПЭ 145-30
|
145
|
293
|
2960
|
200
|
--
|
--
|
|
|
|
ПЭ 150-53* наличие на складе
|
150
|
580
|
2980
|
500
|
2010х1020х1240
|
3800х1175х1240
|
1610
|
5900
|
|
ПЭ 150-63* наличие на складе
|
150
|
700
|
2980
|
500
|
2158х950х1010
|
3915х1225х1010
|
1720
|
4450
|
|
ПЭ 160-140
|
160
|
1400
|
2973
|
1000
|
--
|
--
|
|
|
|
ПЭ 380-185-5
|
380
|
2030
|
2975
|
3150
|
3300х1550х1735
|
8950х1635х1915
|
10465
|
28265
|
|
ПЭ 380-200-5
|
380
|
2190
|
2975
|
3150
|
3300х1550х1735
|
8950х1635х1915
|
10465
|
28265
|
|
ПЭ 580-185-5
|
580
|
2030
|
2985
|
5000
|
3300х1550х1735
|
9240х2000х2130
|
10590
|
30090
|
|
ПЭ 580-195-5
|
580
|
2150
|
2985
|
5000
|
3300х1550х1735
|
9240х2000х2130
|
10590
|
30090
|
Многоступенчатые насосы ПЭ можно заменить насосами других типов, способных перекачивать жидкости, температура которых не превышает 165°С. При перекачивании жидкости с температурой до 105°С можно использовать насосы ЦСНГ.
Питательные насосы типа ЦНС
|
Марка насоса
|
Подача,
м3/ч
|
Напор,
м
|
Мощность кВт х Частота вращения,
об/мин
|
|
ЦНС 3-25
|
3
|
24
|
1,5Х2840
|
|
ЦНС 3-36
|
3
|
36
|
1,5Х2840
|
|
ЦНС 3-45
|
3
|
48
|
1,5Х2840
|
|
ЦНС 3-60
|
3
|
60
|
1,5Х2840
|
|
ЦНС 3-75
|
3
|
72
|
3Х2840
|
|
ЦНС 3-85
|
3
|
84
|
3Х2840
|
|
ЦНС 3-100
|
3
|
96
|
3Х2840
|
|
ЦНС 3-108
|
3
|
108
|
3Х2840
|
|
ЦНС 3-120
|
3
|
120
|
3 Х 2840
|
Питательные насосы ЦНСг, ЦНСгМ
|
Марка насоса
|
Подача,
м3/ч
|
Напор,
м
|
Мощность кВт х
Частота вращения,
об/мин,
|
|
ЦНСг 16-68
|
16
|
68
|
11 Х 2940
|
|
ЦНСг 16-102
|
16
|
102
|
11 Х 2940
|
|
ЦНСг 16-136
|
16
|
136
|
15 Х 2920
|
|
ЦНСг 16-170
|
16
|
170
|
18,5 Х 2940
|
|
ЦНСг 16-204
|
16
|
204
|
22 Х 2920
|
|
ЦНСг 16-238
|
16
|
238
|
30 Х 2940
|
|
ЦНСг 16-272
|
16
|
272
|
30 Х 2940
|
|
ЦНСг 16-306
|
16
|
306
|
37 Х 2940
|
|
ЦНСг 16-340
|
16
|
340
|
37 Х 2940
|
|
ЦНСгМ (ЦНСг*) 38-44
|
38
|
44
|
11 Х 2940
|
|
ЦНСгМ (ЦНСг*) 38-66
|
38
|
66
|
15 Х 2920
|
|
ЦНСгМ (ЦНСг*) 38-88
|
38
|
88
|
22 Х 2920
|
|
ЦНСгМ (ЦНСг*) 38-110
|
38
|
110
|
22 Х 2920
|
|
ЦНСгМ (ЦНСг*) 38-132
|
38
|
132
|
22 Х 2920
|
|
ЦНСгМ (ЦНСг*) 38-154
|
38
|
154
|
30 Х 2940
|
|
ЦНСгМ (ЦНСг*) 38-176
|
38
|
176
|
30 Х 2940
|
|
ЦНСгМ (ЦНСг*) 38-198
|
38
|
198
|
37 Х 2940
|
|
ЦНСгМ (ЦНСг*) 38-220
|
38
|
220
|
37 Х 2940
|
|
ЦНСгМ (ЦНСг*) 60-66
|
60
|
66
|
22 Х 2920
|
|
ЦНСгМ (ЦНСг*) 60-99
|
60
|
99
|
30 Х 2920
|
|
ЦНСгМ (ЦНСг*) 60-132
|
60
|
132
|
55 Х 2940
|
|
ЦНСгМ (ЦНСг*) 60-165
|
60
|
165
|
55 Х 2940
|
|
ЦНСгМ (ЦНСг*) 60-198
|
60
|
198
|
55 Х 2940
|
|
ЦНСгМ (ЦНСг*) 60-231
|
60
|
231
|
75 Х 2940
|
|
ЦНСгМ (ЦНСг*) 60-264
|
60
|
264
|
75 Х 2940
|
|
ЦНСгМ (ЦНСг*) 60-297
|
60
|
297
|
110 Х 2940
|
|
ЦНСгМ (ЦНСг*) 60-330
|
60
|
330
|
110 Х 2940
|
Питательные насосы типа ПЭ
|
Типоразмер насоса
|
Подача, м3/ч
|
Напор, м
|
n,
мин-1
|
D hдоп,
м
|
Масса насоса, кг
|
Мощность двигателя, кВт
|
|
ПЭ250-180-3
|
250
|
1975
|
2980
|
11
|
6200
|
2000
|
|
ПЭ270-150-4
|
270
|
1650
|
2975
|
11
|
5000
|
2000
|
|
ПЭ150-145-2
|
150
|
1580
|
2970
|
8
|
3740
|
1000
|
|
ПЭ250-75-2
|
250
|
830
|
2980
|
8
|
2100
|
800
|
|
ПЭ250-45-2
|
250
|
500
|
2970
|
8
|
1350
|
500
|
|
ПЭ270-150-3
|
270
|
1650
|
2975
|
8
|
5500
|
2000
|
|
ПЭ150-70
|
150
|
750
|
2970
|
10
|
2960
|
500
|
|
ПЭ150-58
|
150
|
630
|
2970
|
10
|
2830
|
500
|
|
ПЭ40-250
|
40
|
250
|
2940
|
8
|
344
|
55
|
|
ПЭ40-200
|
40
|
200
|
2940
|
8
|
320
|
55
|
|
ПЭ250-50
|
250
|
500
|
2970
|
8
|
1820
|
500
|
ТАБЛИЦА ЗАМЕНЯЕМОСТИ ПИТАТЕЛЬНЫХ НАСОСОВ
|
ПЭ-65-40 параметры 65/440
|
Нефтяной НПС 65/35-500
|
65/500
|
Для температур до 200°С
|
|
|
Горизонтальный
ЦНСГ60-231
|
60/231
|
Последовательное соединение двух насосов (для температуры до 105°С)
|
|
|
ЦНС105-441
|
70/450
|
Для температуры до 45°С
|
|
ПЭ-65-53 параметры 65/580
|
Нефтяной НПС65/35-500
|
65/500
|
Для температуры до 200°С
|
|
|
Горизонтальный ЦНСГ60-231
|
60/231
|
Последовательное соединение двух насосов (для температуры до 105°С)
|
|
|
ЦНС105-490
|
70/500
|
Для температуры до 45°С
|
|
ПЭ100-56 параметры 100/580
|
Горизонтальный ЦН105-490
|
100/495
|
Для температуры до 45°С
|
|
