Насосы вакуумные НВЗ,АВЗ,ВВН,НВР
Вакуумные насосы представляют собой устройства, предназначение которых состоит в откачивании воздуха, неагрессивных газов, а также смесей пара и газа. Перекачиваемая среда предварительно очищается от наличествующей в смеси влаги и загрязнений механического свойства. Вакуумные золотниковые агрегаты АВЗ осуществляют эти функции при температуре окружающей среды от 10 до 35°С. Концентрация углеводородов и масляного тумана в перекачиваемой среде устанавливается требованиями безопасности ОСТ 38.01402-86.

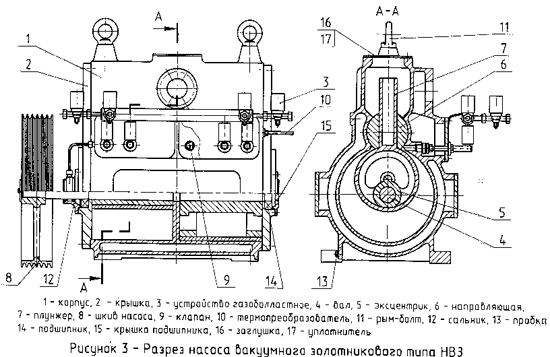

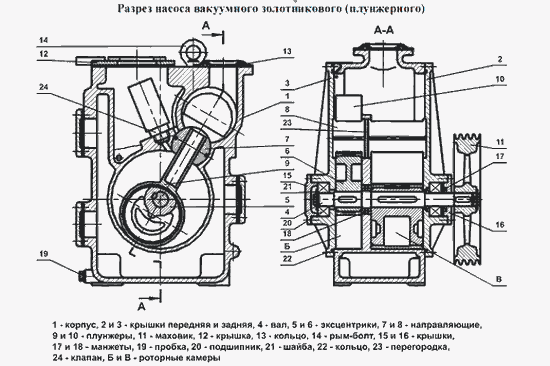

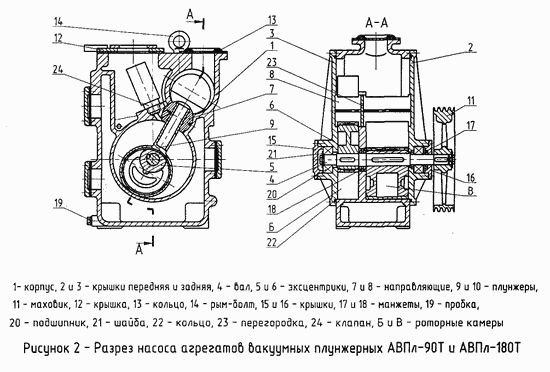

Вакуумные насосные агрегаты АВЗ-90, АВЗ-180, как и вакуумный золотниковый насос НВЗ-300 представляют собой одноступенчатые насосы, они подходят для параллельной эксплуатации. Агрегаты ВЗ-20Д, АВЗ-63Д, АВЗ-125Д основываются на двухступенчатых насосах, подходят для последовательного действия. Проточная часть вакуумных насосов АВЗ выполнена из серого чугуна или стали.
Применение насосных агрегатов АВЗ имеет свои особенности. Для безопасной и эффективной работы насосного агрегата следует учесть, что вакуумные насосы АВЗ нельзя применять для работы с агрессивными средами, которые реагируют со смазочными маслами или черными металлами. Также использование насосов АВЗ невозможно при перекачивании среды из одной емкости в другую.
Не допускаются: работа насоса без охлаждения; перегрев насоса; выброс откачиваемых газов в помещение, где установлены агрегаты; пуск агрегата без предварительного заполнения маслоотделителя вакуумным маслом; превышение выходного давления по отношению к атмосферному более чем на 9,3 кПа (70 мм.рт.ст).
|
Марка
|
Быстродейств.,
л/с (м3/мин.
|
Ост. давл.,
мм рт.ст.
|
Двигатель,
кВт / об./мин.
|
Габариты, мм
|
Масса, кг
|
|
Золотниковые насосы общепромышленного назначения
|
|
АВ3-20Д
|
20
|
0,008
|
2,2/1500
|
650x400x665
|
175
|
|
АВ3-63Д
|
63
|
0,005
|
7,5/1500
|
1000x575x1040
|
580
|
|
АВ3-90
|
90
|
0,05
|
11/1500
|
1000x575x1040
|
580
|
|
АВ3-125Д
|
125 (7,5)
|
0,005
|
15/1500
|
1070x875x1055
|
920
|
|
АВ3-180
|
180 (10,80)
|
0,005
|
15/1500
|
1070x875x1055
|
870
|
|
HВ3-300
|
380 (22,8)
|
0,05
|
37/1000
|
1895x1510x1720
|
2200
|
|
HВ3-500
|
560 (33,6)
|
0,05
|
55/1000
|
2765x1760x1330
|
4000
|

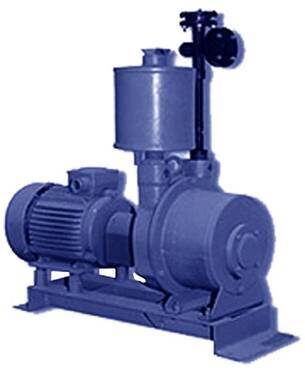

Водокольцевые вакуумные насосы ВВН способны откачивать разные газы, в том числе с наличием в смеси загрязнений и пыли. Эти насосы применяются в различных технологических процессах, где требуется откачивание и создание вакуума в закрытом аппарате. В основном исполнении они откачивают неагрессивные газы и пары. Для откачивания агрессивных газов и паров проточная часть насоса выполняется из нержавеющей стали 12Х18Н9Т (насосы ВВН-3Н, ЖВН-12Н).
Горизонтальные насосы ВВН выполнены из чугуна и стали обычных марок. Насос марки ЖВН-12Н выполнен из нержавеющей стали.
Конструкция насосов: вакуумные водокольцевые простого действия.
Исполнение насосов: горизонтальные с осевым направлением газа через всасывающие и нагнетательные окна.
Конструктивная особенность - отсутствие трущихся частей в рабочем пространстве.
Материалы исполнения вакуумных водокольцев насосов ВВН - серый чугун и стали обычных марок, насосов ЖВН-12Н - нержавеющая сталь 12Х18Н9Т.
Водокольцевые вакуумные насосы и агрегаты предназначены для откачки и создания вакуума в технологических процессах в химической, целлюлозно-бумажной, горно-добывающей, текстильной, пищевой, металлургической, машиностроительной, фармацевтической и других отраслях промышленности, а также в коммунальном и сельском хозяйствах.
Достоинством насосов и агрегатов является способность откачивать любые газы и пары, в том числе загрязненные и запыленные.
|
Марка насоса
|
Произво-
дительность,
приведенная
к условиям
всасывания,
м3/с
(м3/мин.)
|
Давление
|
Расход воды,
л/с
|
Потреб-
ляемая
мощность,
кВт
|
Частота
враще-
ния вала
(синх.),
об/мин
|
Габаритные
размеры
насоса,
мм
|
Масса,
кг
|
|
начальное
МПа
(кгс/см2)
|
конечное
МПа
(кгс/см2)
|
|
ВВН-0,75/0,4
|
0,0125
(0,75)
|
0,04
(0,408)
|
0,1013
(1,033)
|
0,03
|
1,55
|
1500
|
205x320x320
|
35
|
|
ВВН-1,05/0,4
|
0,025
(1,5)
|
0,04
(0,408)
|
0,1013
(1,033)
|
0,06
|
2,67
|
1500
|
240x320x
320
|
45
|
|
ВВН-3/0,4
|
0,05
(3)
|
0,04
(0,408)
|
0,1013
(1,033)
|
0,12
|
4,85
|
1500
|
660x350x
340
|
105
|
|
ВВН-6/0,4
|
0,1
(6)
|
0,04
(0,408)
|
0,1013
(1,033)
|
0,20
|
9,60
|
1500
|
780x400x
440
|
200
|
|
ВВН-12/0,4
|
0,2
(12)
|
0,04
(0,408)
|
0,1013
(1,033)
|
0,44
|
18,40
|
1000
|
1250x500x
600
|
390
|
|
ВВН1-12ТМ
|
0,2
(12)
|
0,04
(0,408)
|
0,1013
(1,033)
|
0,44
|
18,60
|
1000
|
1250x500x
600
|
300
|
|
ВВН-25/0,4
|
0,417
(25)
|
0,04
(0,408)
|
0,1013
(1,033)
|
0,87
|
37,11
|
750
|
1450x680x
720
|
720
|
|
ВВН1-50ТМ
|
0,833
(50)
|
0,04
(0,408)
|
0,1013
(1,033)
|
1,30
|
69,97
|
600
|
1750x800x
900
|
920
|
|
ВВН2-50М
|
0,875
(52,5)
|
0,02
(0,204)
|
0,1013
(1,033)
|
1,23
|
70,88
|
600
|
1750x850x
900
|
1350
|
|
ВВН2-50Х
|
0,75
(45)
|
0,02
(0,204)
|
0,1013
(1,033)
|
1,30
|
63,00
|
600
|
1750x800x
900
|
1100
|
|
ВВН2-50Н
|
0,75
(45)
|
0,02
(0,204)
|
0,1013
(1,033)
|
1,30
|
63,00
|
600
|
1750x800x
900
|
1100
|
|
ВВН1-150Н
|
2,5
(150)
|
0,04
(0,408)
|
0,1013
(1,033)
|
6,60
|
204,00
|
300
|
2600x1400x
1400
|
5000
|
|
ВВН2-150М
|
2,5
(150)
|
0,02
(0,204)
|
0,1013
(1,033)
|
6,10
|
180,00
|
300
|
2560x1300x
1400
|
5850
|
|
