Крупные асинхронные электродвигатели
Электродвигатели асинхронные с короткозамкнутым ротором взрывозащищенные вертикальные типа ВАОВ предназначены для привода нефтяных подпорных насосов типа НПВ. Режим работы продолжительный S1 от сети переменного частотой 50Гц.
Исполнение по взрывозащите:
1ExdIIBT4(ExdIIBT4).
Вид климатического исполнения:
У1; УХЛ1.
Конструктивное исполнение по способу монтажа:
IM 4011.
Степень защиты:
корпуса и коробки выводов - IP 54; кожуха наружного вентилятора - IP 20.
Способ охлаждения: ICA 0151.
Структура условного обозначения:
|
ВАОВ |
взрывозащищенный асинхронный обдуваемый вертикальный |
|
2, 3 |
номер серии |
|
450, 560, 630, 710, 800 |
условная высота оси вращения |
|
S, M, L, LA, LB |
условная длина станины |
|
4, 6 |
число полюсов |
|
Типоразмер |
Напря- |
Мощ- |
Частота |
КПД, |
COSj |
Масса, |
|
ВАОВ2-450 S4 |
6000 |
200 |
1500 |
93,7 |
0,88 |
2200 |
|
ВАОВ2-450 М4 |
315 |
95,0 |
0,89 |
2900 |
||
|
ВАОВ2-560 M4 |
400 |
0,88 |
3500 |
|||
|
ВАОВ2-560 L4 |
10000 |
94,5 |
3520 |
|||
|
ВАОВ2-630 M4 |
6000 |
800 |
95,7 |
0,9 |
4560 |
|
|
ВАОВ2-630 L4 |
10000 |
95,4 |
5500 |
|||
|
ВАОВ3-710 M4 |
6000 |
1250 |
96,0 |
8 000 |
||
|
ВАОВ3-710 L4 |
10000 |
1250 |
95,9 |
9 100 |
||
|
ВАОВ3-800 M4 |
6000 |
2000 |
96,6 |
10 000 |
||
|
ВАОВ3-800 L4 |
10000 |
2000 |
96,2 |
11 300 |
||
|
ВАОВ3-710 LA6 |
6000 |
1250 |
1000 |
95,8 |
0,86 |
9500 |
|
ВАОВ3-710 LB6 |
10000 |
1250 |
95,7 |
10200 |
||
|
ВАОВ3-800 LA6 |
6000 |
2000 |
96,4 |
11200 |
||
|
ВАОВ3-800 LB6 |
10000 |
2000 |
96,0 |
12500 |
Электродвигатели ВАОК4
Электродвигатели асинхронные с фазным ротором взрывозащищенные ВАОК4 предназначены для работы от сети переменного тока частотой 50Гц в качестве привода механизмов, требующих плавного пуска: шахтных подземных лебедок, подъемных машин, ленточных конвейеров, а также для комплектации двухдвигательных приводов.
Режим работы двигателей S1, для двигателей ВАОК4-450 L8 возможен S8. По требованию заказчика могут
быть изготовлены электродвигатели на частоту 60 Гц.
Исполнения по взрывозащите:
ВАОК4-450 - PB-3B(ExdI); ВАОК4-560 - PB-4B(ExdI).
Вид климатического исполнения:
У2; У5.
Конструктивное исполнение по способу монтажа: IM 1001.
Степень защиты:
корпуса и коробки выводов - IP 54, кожуха наружного вентилятора - IP 20.
Способ охлаждения : ВАОК4-450 - ICA 0141; ВАОК4-560 - ICA 0151.
Структура условного обозначения:
|
ВАОК |
взрывозащищенный асинхронный обдуваемый с контактными кольцами |
|
4 |
четвертая серия |
|
450, 560 |
габарит (высота оси вращения, мм) |
|
S, L, M, LA, LB |
условная длина станины |
|
6, 8 |
число полюсов |
|
Типоразмер |
Мощ- |
Напря- |
Частота |
Напря- |
КПД, |
COS |
Масса, |
|
||||
|
ВАОК4-450S6 |
250 |
380/660 |
1000 |
498 |
94,91 |
0,89 |
3450 |
|
||||
|
ВАОК4-450L8 |
280 |
750 |
637 |
95,06 |
0,85 |
3800 |
|
|||||
|
ВАОК4-560S6 |
250 |
6000 |
1000 |
489 |
93,80 |
0,86 |
3700 |
|
||||
|
ВАОК4-560M6 |
315 |
571 |
94,30 |
3900GN= |
400 |
686 |
94,80 |
0,87 |
4600 |
|||
|
ВАОК4-560 LB6 |
500 |
860 |
95,30 |
5900 |
|
|
|
|
|
|||
Электродвигатели ВАО4
Электродвигатели асинхронные с короткозамкнутым ротором взрывозащищенные ВАО4 предназначены для продолжительного режима работы S1 от сети переменного тока напряжением 6000В, частотой 50Гц в шахтах, опасных по газу и пыли, а также во взрывоопасных зонах помещений и наружных установок.
По требованию заказчика электродвигатели могут быть изготовлены:
- на напряжение 10 кВ;
- на частоту 60 Гц.
Исполнения по взрывозащите: 1ExdIIBT4(ExdIIBT4) или PB-4B (ExdI)
Вид климатического исполнения: У2; У5; Т2; Т5.
Конструктивное исполнение по способу монтажа: IM 1001.
Степень защиты: корпуса и коробки выводов - IP 54; кожуха наружного вентилятора - IP 20.
Способ охлаждения: ICA 0141.
Структура условного обозначения:
|
ВАО |
взрывозащищенный асинхронный обдуваемый |
|
4 |
номер серии |
|
450 |
габарит (высота оси вращения, мм) |
|
S,M,L,LA,LB, LH,SH,МН |
условная длина станины (H-повышенные энергетические параметры) |
|
2, 4, 6, 8 |
число полюсов |
|
Типоразмер |
Мощность, кВт |
Частота |
КПД, |
Сosj |
Масса, |
|
ВАО4-450 S2 |
200 |
3000 |
94,3 |
0,89 |
1720 |
|
ВАО4-450 М2 |
250 |
3000 |
94,5 |
0,90 |
1850 |
|
ВАО4-450 LA2 |
315 |
3000 |
95,0 |
0,91 |
2100 |
|
ВАО4-450 LВ2 |
400 |
3000 |
95,3 |
0,92 |
2350 |
|
ВАО4-450 S4 |
200 |
1500 |
93,7 |
0,86 |
2150 |
|
ВАО4-450 М4 |
250 |
1500 |
94,3 |
2350 |
|
|
ВАО4-450 L4 |
315 |
1500 |
94,8 |
0,87 |
2600 |
|
ВАО4-450 М6 |
200 |
1000 |
93,6 |
0,82 |
2350 |
|
ВАО4-450 L6 |
250 |
1000 |
94,0 |
0,83 |
2500 |
|
ВАО4-450 L8 |
200 |
750 |
93,8 |
0,78 |
2500 |
|
ВАО4-450 SH4 |
1500 |
94,7 |
0,89 |
2350 |
|
|
ВАО4-450 МH4 |
250 |
1500 |
95,0 |
2550 |
|
|
ВАО4-450 LH4 |
315 |
1500 |
95,5 |
0,90 |
2800 |
|
ВАО4-450 МH6 |
200 |
1000 |
94,6 |
0,83 |
2650 |
|
ВАО4-450 LH6 |
250 |
1000 |
95,0 |
0,84 |
3000 |
|
ВАО4-450 LH8 |
200 |
750 |
94,8 |
0,78 |
2900 |
|
ВАО4-560 S2 |
500 |
3000 |
93,5 |
0,9 |
4150 |
|
ВАО4-560 М2 |
630 |
3000 |
94,1 |
0,9 |
4400 |
|
ВАО4-560 LA2 |
800 |
3000 |
94,7 |
0,9 |
4870 |
Электродвигатели ВАО2, ВАО3, ВАОУ
Электродвигатели асинхронные c короткозамкнутым ротором взрывозащищенные ВАО2, ВАО3, ВАОУ предназначены для продолжительного режима работы S1 от сети переменного тока частотой 50 Гц в шахтах, опасных по газу и пыли, а также во взрывоопасных зонах помещений и наружных установок. По требованию заказчика могут быть изготовлены электродвигатели на 60Гц.
Исполнения по взрывозащите:
ВАО2-450, 560
- 1ExdIIBT4(ExdIIBT4);1ExdIIBT4/2ExdIICT5 кроме ацетилена; PB-4B (ExdI);
ВАО2-630
- 1ExdIIBT4(ExdIIBT4);1ExdIIBT4/2ExdIICT5 кроме ацетилена;
ВАО3
- 1ExdIIСТ5;
ВАОУ
- PB-4B (ExdI).
Вид климатического исполнения:
У2; Т2; ХЛ2; У5; Т5.
Конструктивное исполнение по способу монтажа:
IM 1001.
Степень защиты:
корпуса и коробки выводов - IP 54, кожуха наружного вентилятора - IP 20.
Способ охлаждения:
ICA 0151.
Структура условного обозначения:
|
ВАО |
взрывозащищенный асинхронный обдуваемый |
|
2,3 |
номер серии |
|
У |
для углесосов |
|
450, 560, 630 |
габарит (высота оси вращения, мм) |
|
S, M, L, LA, LB |
условная длина станины |
|
4, 6, 8 |
число полюсов |
|
Типоразмер |
Мощ- |
Напряже- |
Частота |
КПД, |
Cosj |
Масса, |
|
ВАО2, ВАО3-450 S4 |
200 |
6000 |
1500 |
93,7 |
0,88 |
1800 |
|
ВАО2, ВАО3-450 M4 |
250 |
94,3 |
1950 |
|||
|
ВАО2, ВАО3-450 LA4 |
315 |
95,0 |
0,89 |
2300 |
||
|
ВАО2, ВАО3-450 LB4 |
400 |
95,2 |
2650 |
|||
|
ВАО2, ВАО3-450 M6 |
200 |
1000 |
93,7 |
0,83 |
2050 |
|
|
ВАО2, ВАО3-450 LA6 |
250 |
94,2 |
0,84 |
2500 |
||
|
ВАО2, ВАО3-450 LB6 |
315 |
94,7 |
2750 |
|||
|
ВАО2, ВАО3-450 LA8 |
200 |
750 |
93,4 |
0,79 |
2600 |
|
|
ВАО2, ВАО3-450 LB8 |
250 |
94,0 |
2800 |
|||
|
ВАО2, ВАО3-560 S4 |
500 |
1500 |
95,0 |
0,9 |
3000 |
|
|
ВАО2, ВАО3-560 M4 |
630 |
95,5 |
3350 |
|||
|
ВАО2, ВАО3-560 LA4 |
800 |
95,7 |
4000 |
|||
|
ВАО2, ВАО3-560 LA4 |
630 |
10000 |
94,9 |
4050 |
||
|
ВАО2, ВАО3-560 LB4 |
1000 |
6000 |
96,0 |
4900 |
||
|
ВАО2, ВАО3-560 LB4 |
800 |
10000 |
95,4 |
4950 |
||
|
ВАО2, ВАО3-560 S6 |
400 |
6000 |
1000 |
94,8 |
0,83 |
3400 |
|
ВАО2, ВАО3-560 M6 |
500 |
95,2 |
0,84 |
3800 |
||
|
ВАО2, ВАО3-560 LA6 |
630 |
95,3 |
4500 |
|||
|
ВАО2, ВАО3-560 LB6 |
800 |
95,5 |
0,85 |
5600 |
||
|
ВАО2, ВАО3-560 S8 |
315 |
750 |
94,7 |
0,78 |
3500 |
|
|
ВАО2, ВАО3-560 M8 |
400 |
95,0 |
3900 |
|||
|
ВАО2, ВАО3-560 LA8 |
500 |
95,2 |
0,79 |
4600 |
||
|
ВАО2, ВАО3-560 LB8 |
630 |
95,5 |
5700 |
|||
|
ВАО2-630 S4 |
1250 |
1500 |
96,0 |
0,9 |
7200 |
|
|
ВАО2-630 M4 |
1600 |
96,4 |
7250 |
|||
|
ВАО2-630 L4 |
2000 |
96,6 |
9300 |
|||
|
ВАО2-630 S6 |
1000 |
1000 |
96,2 |
0,85 |
7900 |
|
|
ВАО2-630 M6 |
1250 |
96,3 |
9300 |
|||
|
ВАО2-630 S8 |
800 |
750 |
95,9 |
0,81 |
7900 |
|
|
ВАО2-630 M8 |
1000 |
96,0 |
9300 |
|||
|
ВАО2-630 M4 |
1250 |
10000 |
1500 |
95,9 |
0,9 |
7950 |
|
ВАО2-630 S4 |
1000 |
95,6 |
7250 |
|||
|
ВАО2-630 L4 |
1600 |
96,1 |
9350 |
|||
|
ВАОУ-630 S4 |
1250 |
6000 |
96,0 |
7200 |
||
|
ВАОУ-630 M4 |
1600 |
96,4 |
7250 |
|||
|
ВАОУ-630 L4 |
2000 |
96,6 |
9300 |
|||
|
ВАОУ-630 S4 |
1000 |
10000 |
96,0 |
7250 |
||
|
ВАОУ-630 M4 |
1250 |
96,4 |
7950 |
|||
|
ВАОУ-630 L4 |
1600 |
96,6 |
9350 |
| Тип | Габаритные, установочные и присоединительные размеры | Масса, кг | ||||||||||||
| b1 | b10 | b31 | b32 | d1 | d10 | h | h5 | h31 | L1 | L10 | L30 | L31 | ||
| ВАО2-280S2 | 20 | 457 | 600 | 350 | 75 | 24 | 280 | 79.5 | 640 | 140 | 368 | 1230 | 190 | 1020 |
| ВАО2-280M2 | 20 | 457 | 600 | 350 | 75 | 24 | 280 | 79.5 | 640 | 140 | 419 | 1230 | 190 | 1070 |
| ВАО2-280L2 | 20 | 457 | 600 | 350 | 75 | 24 | 280 | 79.5 | 640 | 140 | 457 | 1305 | 190 | 1130 |
| ВАО2-315M2 | 20 | 508 | 630 | 390 | 75 | 28 | 315 | 79.5 | 715 | 140 | 457 | 1275 | 216 | 1400 |
| ВАО2-315L2 | 20 | 508 | 630 | 390 | 75 | 28 | 315 | 79.5 | 715 | 170 | 508 | 1345 | 216 | 1600 |
| ВАО2-315S10 | 25 | 508 | 630 | 390 | 90 | 28 | 315 | 95 | 715 | 170 | 457 | 1305 | 216 | 1385 |
| ВАО2-355M6 | 26 | 610 | 640 | 440 | 100 | 28 | 355 | 106 | 795 | 200 | 560 | 1495 | 254 | 1900 |
| ВАО2-355L6 | 26 | 610 | 640 | 440 | 100 | 28 | 355 | 106 | 795 | 200 | 630 | 1575 | 254 | 2150 |
| Тип | Габаритные, установочные и присоединительные размеры | ||||||||||||
| L31 | d1 | d10 | L1 | L10 | L30 | h | h5 | h31 | b1 | b10 | b31 | b32 | |
| ВАО2-450S2 | 315 | 70 | 35 | 140 | 560 | 1360 | 450 | 74,5 | 1010 | 20 | 750 | 763 | 445 |
| ВАО2-450М2 | 1410 | ||||||||||||
| ВАО2-450LA2 | 710 | 1490 | |||||||||||
| ВАО2-450LB2 | 1620 | ||||||||||||
| ВАО2-450S4 | 100 | 210 | 630 | 1525 | 106 | 100 | 28 | 735 | 453 | ||||
| ВАО2-450M4 | 710 | 1585 | |||||||||||
| ВАО2-450LA4 | 1780 | ||||||||||||
| ВАО2-450LB4 | 800 | 1835 | 1030 | 765 | 485 | ||||||||
| ВАО2-450M6 | 710 | 1605 | 735 | 453 | |||||||||
| ВАО2-450LA6 | 1725 | 765 | 485 | ||||||||||
| ВАО2-450LB6 | 800 | 1855 | |||||||||||
| ВАО2-450LA8 | 710 | 1705 | |||||||||||
| ВАО2-450LB8 | 800 | 1835 | |||||||||||
Электродвигатели ВАCО
Электродвигатели асинхронные с короткозамкнутым ротором взрывозащищенные вертикальные ВАСО предназначены для безредукторного привода аппаратов воздушного охлаждения.
Режим работы продолжительный S1 от сети переменного тока частотой 50Гц.
Исполнение по взрывозащите: 1ExdеIIBT4 (ExdеIIBT4).
Вид климатического исполнения: У1, ХЛ1, Т1.
Конструктивное исполнение по способу монтажа: M9633.
Степень защиты корпуса и коробки выводов: IP54.
Способ охлаждения: ICA0141.
|
ВАСО |
взрывозащищенный асинхронный специальный обдуваемый |
|
2, 4 |
номер серии |
|
22, 30, 37, 55, 75, 90 |
мощность двигателя, кВт |
|
14, 24, 32 |
число полюсов |
|
Типоразмер |
Мощ- ность, кВт |
Напря- жение, В |
Частота вращения (синхр.), об/мин |
КПД, % |
COSj |
Масса, кг |
|
ВАСО2 - 22 - 14 |
22 |
380/660 |
428,6 |
89,7 |
0,73 |
805 |
|
ВАСО2 - 30 - 14 |
30 |
90,3 |
0,75 |
855 |
||
|
ВАСО2 - 37 - 14 |
37 |
90,5 |
0,76 |
1065 |
||
|
ВАСО4 - 37 - 24 |
37 |
250 |
91,5 |
0,63 |
1640 |
|
|
ВАСО4 - 55 - 24 |
55 |
92,5 |
0,68 |
2325 |
||
|
ВАСО4 - 75 - 24 |
75 |
93,3 |
0,67 |
2940 |
||
|
ВАСО4 - 90 - 24 |
90 |
93,6 |
0,66 |
4240 |
||
|
ВАСО4 - 30 - 32 |
30 |
187,5 |
90,7 |
0,56 |
2325 |
|
|
ВАСО4 - 75 - 32 |
75 |
91,7 |
0,57 |
4785 |
Электродвигатели АИУМ, АИМM
Электродвигатели асинхронные с короткозамкнутым ротором взрывозащищенные с повышенными энергомеханическими характеристиками АИУМ225 предназначены для эксплуатации в подземных выработках угольных и сланцевых шахт, опасных по метану и угольной пыли, а двигатели АИММ225 - во взрывоопасных зонах помещений и наружных установок.
Режим работы продолжительный S1 от сети переменного тока частотой 50Гц.
По согласованию с разработчиком технической документации для двигателей АИУМ225 МС допускается режим работы отличный от режима S1.
Исполнение по взрывозащите: АИММ225 М4 - 1ExdIIBT4;АИУМ225 М4; АИУМ225 МС4 - РВ-3В. Вид климатического исполнения: АИУМ - У5; АИММ - У2. Конструктивное исполнение по способу монтажа: АИУМ225М, АИММ225M - IM 1001, M 9701;АИУМ225 МС4 - IM 4001. Степень защиты: корпуса и коробки выводов - IP54,кожуха наружного вентилятора - IP20. Способ охлаждения: ICA 0141. Структура условного обозначения:
|
АИУМ, АИММ |
обозначение серии |
|
225 |
габарит (высота оси вращения, мм) |
|
М |
условная длина станины |
|
С |
специальная (для скребковых конвейеров) |
|
4 |
число полюсов |
|
Типоразмер |
Мощ- ность, кВт |
Напря- жениe, В |
Частота вращения (синхр.), об/мин |
КПД, % |
COSj |
МП/ МН |
Масса, кг |
|
АИУМ225 М4 |
55 |
380/660 |
1500 |
93,8 |
0,84 |
2,7 |
420 |
|
АИУМ225 МС4 |
93 |
0,83 |
3,2 |
505 |
|||
|
АИММ225 М4 |
93,8 |
0,84 |
2,7 |
420 |
Электродвигатели Асинхронные ДАЗО4
Электродвигатели асинхронные с короткозамкнутым ротором ДАЗО4 предназначены для привода механизмов с тяжелыми условиями пуска, а также для привода насосов, воздуходувок, вентиляторов, дымососов и других механизмов.
Режим работы - продолжительный S1 от сети переменного тока частотой 50 Гц.
Вид климатического исполнения: У1.
Конструктивное исполнение по способу монтажа: IM 1001.
Степень защиты: корпуса - IP 54; кожуха наружного вентилятора - IP 21; коробки выводов - IP 55.
Способ охлаждения: ICA 1А61.
Структура условного обозначения:
|
ДАЗО |
двигатель асинхронный закрытый обдуваемый |
|
4 |
номер серии |
|
400, 450 |
габарит (высота оси вращения, мм) |
|
Х, У, ХК, УК |
условная длина станины |
|
4, 6, 8, 10 |
число полюсов |
|
Типоразмер |
Мощ- ность, кВт |
Напря- жение, В |
Частота вращения (синхр.), об/мин |
КПД, % |
Cos j |
Масса, кг |
|
ДАЗО4-400 ХК4 |
315 |
6000 |
1500 |
93,7 |
0,86 |
2190 |
|
ДАЗО4-400 Х4 |
400 |
94,2 |
0,87 |
2330 |
||
|
ДАЗО4-400 У4 |
500 |
94,8 |
0,87 |
2630 |
||
|
ДАЗО4-400 ХК6 |
250 |
1000 |
93,2 |
0,83 |
2220 |
|
|
ДАЗО4-400 Х6 |
315 |
93,9 |
0,85 |
2380 |
||
|
ДАЗО4-400 У6 |
400 |
94,2 |
0,85 |
2650 |
||
|
ДАЗО4-400 Х8 |
200 |
750 |
92,5 |
0,77 |
2340 |
|
|
ДАЗО4-400 У8 |
250 |
93,0 |
0,79 |
2610 |
||
|
ДАЗО4-400 У10 |
200 |
600 |
92,0 |
0,74 |
2590 |
|
|
ДАЗО4-450 Х4 |
630 |
1500 |
94,7 |
0,87 |
3450 |
|
|
ДАЗО4-450 У4 |
800 |
95,0 |
0,88 |
3925 |
||
|
ДА304-450Х-6 |
500 |
1000 |
95,2 |
0,85 |
3510 |
|
|
ДА304-450У-6 |
630 |
95,3 |
3985 |
|||
|
ДА304-450Х-8 |
315 |
750 |
94,7 |
0,78 |
3410 |
|
|
ДА304-450УК-8 |
400 |
95,0 |
3810 |
|||
|
ДА304-450У-8 |
500 |
95,2 |
0,79 |
4130 |
По согласованию с заказчиком могут быть изготовлены электродвигатели на напряжение 10 кВ.

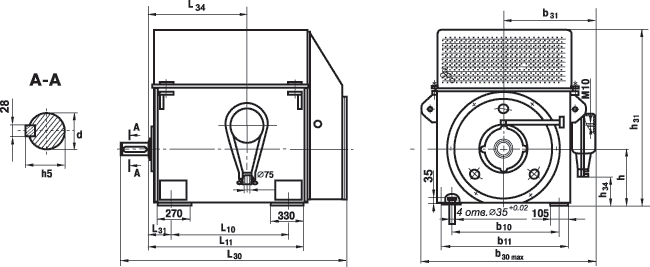

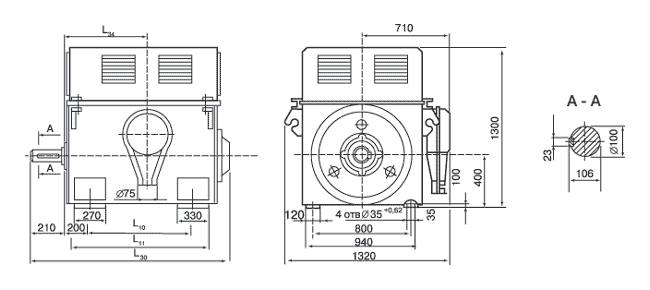

| Тип | b10 | b11 | b30 | b31 | d | L10 | L11 | L30 | L31 | L34 | h | h5 | h31 | h34 |
| ДА3О-400ХК-4У | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 |
| ДА3О-400Х-4У | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 |
| ДА3О-400У-4У | 800 | 940 | 1320 | 710 | 100 | 1000 | 1240 | 1875 | 200 | 840 | 400 | 106 | 1270 | 100 |
| ДА3О-400ХК-6У | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 |
| ДА3О-400Х-6У | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 |
| ДА3О-400У-6У | 800 | 940 | 1320 | 710 | 100 | 1000 | 1240 | 1875 | 200 | 840 | 400 | 106 | 1270 | 100 |
| ДА3О-400Х-8У | 800 | 940 | 1320 | 710 | 100 | 900 | 1140 | 1775 | 200 | 740 | 400 | 106 | 1270 | 100 |
| ДА3О-400У-8У | 800 | 940 | 1320 | 710 | 100 | 1000 | 1240 | 1875 | 200 | 840 | 400 | 106 | 1270 |
10 0 |

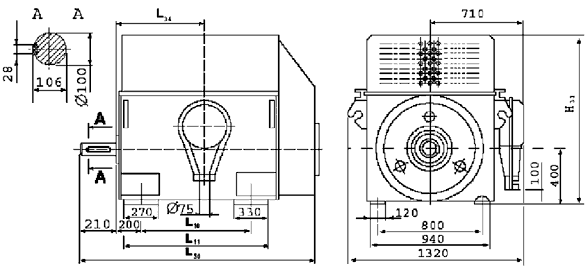

Электродвигатели А4-400, 450
Электродвигатели асинхронные А4-400 с короткозамкнутым ротором предназначены для привода механизмов, не требующих регулирования частоты вращения (насосов, вентиляторов, дымососов и др.).
Режим работы А4-400 продолжительный S1 от сети переменного тока частотой 50 Гц.
Вид климатического исполнения А4-400: УЗ.
Конструктивное исполнение А4-400 по способу монтажа: IМ 1001.
Степень защиты А4-400: корпуса - IР 23, коробки выводов - IР 55.
Способ охлаждения А4-400: 1СА 01.
Структура условного обозначения А4-400 (450):
|
А |
обозначение серии |
|
4 |
номер серии |
|
400, 450 |
габарит (высота оси вращения, мм); |
|
X, У, ХК |
условное обозначение длины сердечника статора |
|
4,6,8, 10 |
число полюсов |
|
Типоразмер |
Мощность, кВт |
Напряжение, В |
Частота вращения (синхр), об/мин |
КПД, % |
COSj |
Масса, кг |
|
А4-400 ХК-4УЗ |
400 |
6000 |
1500 |
94,2 |
0,87 |
2190 |
|
А4-400 Х-4УЗ |
500 |
94,7 |
2330 |
|||
|
А4-400 У-4УЗ |
630 |
95,1 |
2630 |
|||
|
А4-400 ХК-6УЗ |
315 |
1000 |
93,6 |
0,84 |
2220 |
|
|
А4-400 Х-6УЗ |
400 |
94,0 |
0,86 |
2380 |
||
|
А4-400 У-6УЗ |
500 |
94,4 |
0,85 |
2650 |
||
|
А4-400 Х-8УЗ |
250 |
750 |
93,4 |
0,84 |
2340 |
|
|
А4-400 У-8УЗ |
315 |
93,8 |
0,85 |
2610 |
||
|
А4-400 У-10УЗ |
250 |
600 |
92,5 |
0,77 |
2590 |
|
|
А4-450 Х-4УЗ |
800 |
1500 |
92,0 |
0,88 |
2580 |
|
|
А4-450 У-6УЗ |
800 |
1000 |
95,0 |
0,86 |
3050 |
|
|
А4-450 У-8УЗ |
630 |
750 |
94,5 |
0,83 |
3150 |
По согласованию с заказчиком могут быть изготовлены электродвигатели А4-400 на напряжение 10 кВ.

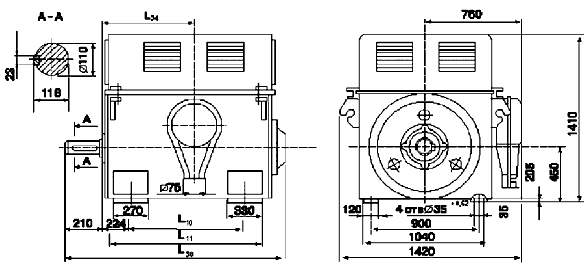

| Тип двигателя | Размеры, мм | |||
| L10 | L11 | L30 | L34 | |
| А4-450Х-4УЗ | 900 | 1190 | 1600 | 790 |
| А4-450У-4УЗ | 1000 | 1290 | 1700 | 890 |
| А4-450Х-6УЗ | 900 | 1190 | 1600 | 790 |
| А4-450У-6УЗ | 1000 | 1290 | 1700 | 890 |
| А4-450Х-8УЗ | 900 | 1190 | 1600 | 790 |
| А4-450УК-8УЗ | 1000 | 1290 | 1700 | 890 |
| А4-450У-8УЗ | 1000 | 1290 | 1700 | 890 |
| А4-450Х-10УЗ | 900 | 1190 | 1600 | 790 |
| А4-450У-10УЗ | 1000 | 1290 | 1700 | 890 |
| А4-450Х-12УЗ | 900 | 1190 | 1600 | 790 |
| А4-450У-12УЗ | 1000 | 1290 | 1700 | 890 |
Электродвигатели АКСБ
Электродвигатели асинхронные с фазным ротором АКСБ предназначены для привода насосов буровых установок и буровых лебедок с диапазоном понижения частоты вращения 1:2.
Режим работы - продолжительный S1 от сети переменного тока частотой 50 Гц.
Вид климатического исполнения: УХЛ2.
Конструктивное исполнение по способу монтажа: IМ 1001.
Степень защиты: корпуса - IР23; контактных колец и коробки выводов - IР44.
Способ охлаждения: 1СА01.
Структура условного обозначения:
|
АКСБ |
асинхронный с контактными кольцами специальный буровой |
|
15 |
условное обозначение габарита |
|
44, 54, 69 |
длина сердечника статора, см |
|
6 |
число полюсов |
|
6 |
напряжение, кВ |
|
Типоразмер |
Мощ- ность, кВт |
Напря- жение статора/ ротора, В |
Частота вращения (синхр), об/мин |
КПД, % |
COSj |
Масса, кг |
|
АКСБ 15-44-6-6 |
630 |
6000/780 |
1000 |
94,7 |
0,85 |
4000 |
|
АКСБ 15-54-6-6 |
800 |
6000/950 |
94,9 |
0,86 |
4400 |
|
|
АКСБ 15-69-6-6 |
1000 |
6000/1130 |
95,3 |
0,87 |
4950 |

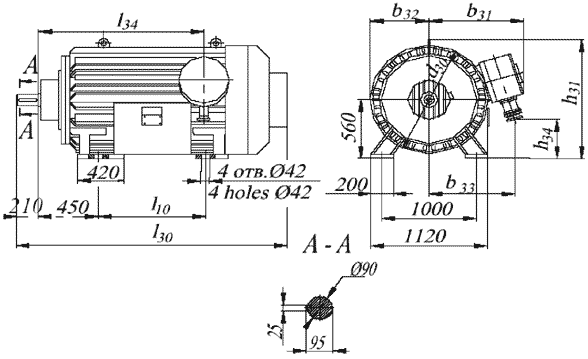

Электродвигатели АОК2, АОК4
Электродвигатели асинхронные с фазным ротором АОК2, АОК4 предназначены для главного привода прессов, ленточных транспортеров и других механизмов с тяжелыми условиями пуска.
Режим работы - продолжительный S1 от сети переменного тока
частотой 50Гц.
Вид климатического исполнения: У1.
Конструктивное исполнение по способу монтажа: IM 1001.
Степень защиты: корпуса и коробки выводов- IP44 или IP54; кожуха наружного вентилятора - IP20.
Способ охлаждения: IСА01А51.
Структура условного обозначения:
|
АОК |
асинхронный обдуваемый с контактными кольцами |
|
2, 4 |
номер серии |
|
560, 630 |
габарит (высота оси вращения, мм) |
|
Mk, L, МА, LA, LH, LB |
условная длина станины |
|
6, 8, 10 |
число полюсов |
|
Типоразмер |
Мощ- ность, кВт |
Напряже- ние статора/ ротора, В |
Частота вращения (синхр), об/мин |
КПД, % |
COSj |
Масса, кг |
|
АОК2-560МК - 10 |
200 |
6000/510 |
600 |
91,2 |
0,80 |
3350 |
|
АОК2-630L -10 |
500 |
6000/665 |
93,4 |
0,82 |
5270 |
|
|
АОК4-560МА-6 |
400 |
6000/696 |
1000 |
95,5 |
0,89 |
3800 |
|
АОК4-560LA -6 |
500 |
6000/870 |
95,8 |
0,89 |
4200 |
|
|
АОК4-560LB -6 |
560 |
6000/995 |
1000 |
95,9 |
0,88 |
4450 |
|
АОК4-560LH -6 |
630 |
6000/995 |
1000 |
96,0 |
0,90 |
4700 |
|
АОК4-560LA -8 |
400 |
6000/707 |
750 |
94,6 |
0,82 |
4050 |
|
АОК4-560LH -8 |
500 |
6000/884 |
94,9 |
0,82 |
4550 |
Начало серийного производства двигателей АОК-560-6,8 - 2000 г.

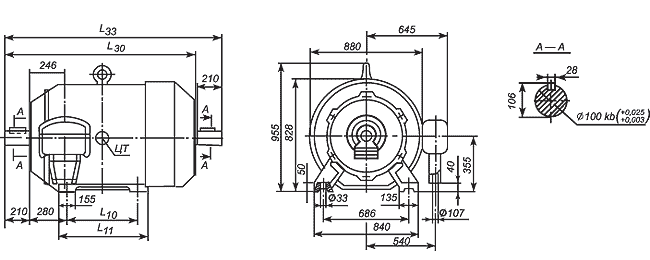

| Тип | L10 | L11 | L30 | L33 |
| АО4-355M12 | 710 | 810 | 1640 | 1804 |
| AO4-355S12 | 560 | 730 | 1640 | 1654 |
| AO4-355L10 | 710 | 810 | 1550 | 1804 |
| AO4-355M10 | 710 | 810 | 1640 | 1804 |
| AO4-355S10 | 560 | 730 | 1550 | 1654 |
| AO4-355L8 | 800 | 900 | 1640 | 1894 |
| AO4-355M8 | 710 | 810 | 1400 | 1804 |
| AO4-355L6 | 800 | 900 | 1550 | 1894 |
| AO4-355M6 | 710 | 810 | 1550 | 1804 |
| AO4-355LA4 | 800 | 900 | 1400 | 1894 |
| AO4-355L4 | 800 | 900 | 1550 | 1894 |
Электродвигатели АДЗ 630c
Электродвигатели асинхронные с короткозамкнутым ротором АДЗ630-8/10 и АДЗ630-10 предназначены для привода дымососов на тепловых электростанциях. Режим работы продолжительный S1 от сети переменного тока частотой 50Гц.
Вид климатического исполнения: У1.
Конструктивное исполнение по способу монтажа: АДЗ630-8/10 - IM 1001, АДЗ630-10 - IM 7311.
Степень защиты: корпуса и коробки выводов - IP 44; кожуха наружного вентилятора - IP 23.
Способ охлаждения: ICA 0161.
Структура условного обозначения:
|
АДЗ |
асинхронный для дымососов закрытый |
|
630 |
габарит (высота оси вращения, мм) |
|
8, 10 |
число полюсов |
|
Типоразмер |
Мощ- ность, кВт |
Напря- жениe, В |
Частота вращения (синхр), об/мин |
КПД, % |
Cos j |
Масса, кг |
|
АДЗ 630 - 8/10 |
630/320 |
6000 |
750/600 |
91,5/91 |
0,85/0,8 |
9 200 |
|
АДЗ 630 - 10 |
1600 |
600 |
95,8 |
0,86 |
20000 |
По согласованию с заказчиком могут быть изготовлены электродвигатели на напряжение 10 кВ.
Электродвигатели АЗОН и АЗН
Электродвигатели асинхронные с короткозамкнутым ротором АЗОН и АЗН предназначены для привода насосов и других механизмов. Режим работы продолжительный S1 от сети переменного тока частотой 50Гц.
Вид климатического исполнения: У3.
Конструктивное исполнение по способу монтажа: IM 1001.
Степень защиты: двигателей АЗОН - IP 44; двигателей АЗН - IP 23.
Способ охлаждения:двигателей АЗОН - IC0141; двигателей АЗН - ICA 01.
Структура условного обозначения:
|
АЗОН |
асинхронный закрытый обдуваемый для насосов |
|
АЗН |
асинхронный защищенный для насосов |
|
315, 355 |
габарит (высота оси вращения, мм) |
|
S, M, SA |
условная длина станины |
|
4 |
число полюсов |
|
Типоразмер |
Мощ- ность, кВт |
Напряжение, В |
Частота вращения (синхр), об/мин |
Масса, кг |
|
АЗОН315 S4 |
160 |
380/660 |
1500 |
1050 |
|
АЗН315 S4 |
850 |
|||
|
АЗОН315 M4 |
200 |
1160 |
||
|
АЗН315 M4 |
900 |
|||
|
АЗОН355 SA4 |
250 |
1330 |
||
|
АЗН355 S4 |
950 |
|||
|
АЗН355 M4 |
315 |
1000 |
Электропривод комплектный серии АОК-АВК
Электроприводы комплектные АОК-АВК предназначены для комплектования привода нереверсивных механизмов собственных нужд тепловых электростанций с квадратичной зависимостью момента сопротивления от частоты вращения (питательные насосы, дымососы, тягодутьевые вентиляторы).
Электропривод состоит из:
- асинхронного электродвигателя с фазным ротором;
- регулятора частоты вращения по схеме асинхронно-вентильного каскада.
Напряжение питания - 6000В.
Режим работы - продолжительный.
Вид климатического исполнения: двигателя - УХЛ1; тиристорного преобразователя частоты, пускового реостата и преобразовательного трансформатора - УХЛ4.
Конструктивное исполнение по способу монтажа двигателя: IM 1001.
Степень защиты: двигателя - IP54, коробки выводов - IP55, кожуха - IP21.
Структура условного обозначения:
|
АОК |
обозначение двигателя |
|
АВК |
обозначение регулятора частоты вращения по схеме асинхронно-вентильного каскада |
|
400; 500; 630 |
мощность, кВт |
|
750; 1000 |
верхний предел диапазона регулирования частоты вращения |
|
Типоразмер |
Мощ- ность, кВт |
Частота враще- ния (синхр.), об/мин |
Диапазон регулирования частоты вращения, об/мин |
КПД, % |
COSj |
Мmax Mnom |
|
АОК-АВК-400/750 |
400 |
750 |
450-750 |
0,93 |
0,71 |
1,8 |
|
АОК-АВК-400/1000 |
400 |
1000 |
600-1000 |
0,925 |
0,71 |
1,8 |
|
АОК-АВК-500/750 |
500 |
750 |
450-750 |
0,92 |
0,74 |
1,8 |
|
АОК-АВК-500/1000 |
500 |
1000 |
600-1000 |
0,93 |
0,70 |
1,9 |
|
АОК-АВК-630/750 |
630 |
750 |
450-750 |
0,93 |
0,74 |
1,9 |
|
АОК-АВК-630/1000 |
630 |
1000 |
600-1000 |
0,93 |
0,75 |
1,9 |
Электроприводы РБД
Электроприводы комплектные регулируемые типа РБД выполнены на базе бесконтактных машин двойного питания и предназначены для привода нереверсивных механизмов собственных нужд тепловых электростанций с квадратичной зависимостью (вентиляторной характеристикой) момента сопротивления от частоты вращения (питательные насосы, дымососы, тягодутьевые вентиляторы).
Электропривод РБД состоит из:
- электрической бесконтактной машины (электродвигателя), представляющей собой агрегат из двух асинхронных двигателей на общем валу;
- тиристорного преобразователя частоты с непосредственной связью (НПЧ) или асинхронно-вентильным каскадом;
- силовых согласующих трансформаторов для питания тиристорного преобразователя.
Напряжение питания - 6000 В.
Режим работы: продолжительный S1.
Вид климатического исполнения: двигателя - УХЛ1; тиристорного преобразователя частоты, пускового реостата и преобразовательных трансформаторов - УХЛ4.
Конструктивное исполнение по способу монтажа двигателя: IM1001.
Степень защиты: корпуса двигателя - IP54; коробки выводов - IP55; кожуха наружного вентилятора - IP21; шкафов преобразовательного агрегата - IP21.
Структура условного обозначения:
|
РБД |
регулируемый бесконтактный двигатель |
|
800, 1000, 1250, 1600 |
номинальная мощность в нерегулируемом режиме работы, кВт |
|
500, 600, 750 |
частота вращения ротора двигателя (синхр.), об/мин |
|
Типоразмер |
Мощ- ность, кВт |
Частота вращ. (синхр.), об/мин |
Диапазон регулирова- ния частоты вращения, об/мин |
КПД, % |
COSj |
Масса, кг |
|
РБД-800-500 |
800 |
500 |
333-667 |
93,0 |
0,71 |
13500 |
|
РБД-800-600 |
600 |
400-800 |
92,5 |
12500 |
||
|
РБД-800-750 |
750 |
500-1000 |
92,0 |
0,74 |
11500 |
|
|
РБД-1000-500 |
1000 |
500 |
333-667 |
93,0 |
0,70 |
14750 |
|
РБД-1000-600 |
600 |
400-800 |
0,74 |
14250 |
||
|
РБД-1000-750 |
750 |
500-1000 |
0,75 |
13510 |
||
|
РБД-1250-500 |
1250 |
500 |
333-667 |
0,73 |
18000 |
|
|
РБД-1250-600 |
600 |
400-800 |
0,74 |
17500 |
||
|
РБД-1250-750 |
750 |
500-1000 |
0,80 |
16000 |
||
|
РБД-1600-500 |
1600 |
500 |
333-667 |
94,0 |
0,67 |
22500 |
|
РБД-1600-600 |
600 |
400-800 |
0,74 |
21250 |
||
|
РБД-1600-750 |
750 |
500-1000 |
93,5 |
0,79 |
20000 |
Электроприводы ЭЧМП
Электропривод частотно-регулируемый для подъемных машин ЭЧМП выполнен на базе преобразователя частоты с непосредственной связью и предназначен для использования в качестве реверсивного регулируемого привода шахтных подъемных машин, установленных на поверхности шахт, с регулированием скорости в диапазоне 1:100, а также может быть использован в других механизмах, требующих глубокого регулирования скорости с высокими динамическими параметрами (например, прокатных станов, лебедок и т. д.).
Вид климатического исполнения: УХЛ4, 04.
Степень защиты: IР 21.
Структура условного обозначения:
|
ЭЧМП |
Электропривод частотно-регулируемый машин подъемных |
|
315; 630; 1250 |
Номинальная мощность, кВт |
|
М |
Модернизированный |
|
375; 500;600;750 |
Частота вращения ротора электродвигателя (синхр.), об/мин. |
Электропривод состоит из:
- асинхронного короткозамкнутогодвигателя сдатчиком частоты вращения;
- преобразователя частоты, выполненного в виде сборки шкафов двухстороннего обслуживания;
- серийного силового трансформатора;
Электропривод обеспечивает:
- двухсторонний обмен энергией между питающейсетью и электродвигателем;
- форму напряжения, близкую к синусоидальной с малым содержанием высших гармоник для получения момента электродвигателя без существенных пульсаций и исключения "шагания ротора" в зоне низких частот.
|
Типоразмер |
Мощ- |
Напря- |
Входн. |
Час- |
Кол-во двига |
Тип согласу- |
Масса пре- |
Мас- |
|
ЭЧМП-315 |
315 |
6,10 |
380 |
750 |
1/1 |
ТСЗП 630 |
2500 |
2900 |
|
ЭЧМП-630/500 |
630 |
660 |
500 |
ТСЗП 1000 |
2670 |
6850 |
||
|
ЭЧМП-630/600 |
600 |
6420 |
||||||
|
ЭЧМП-630/375 |
375 |
6790 |
||||||
|
ЭЧМП-630М/500 |
500 |
ТРСЗП 1600 |
1820 |
6850 |
||||
|
ЭЧМП-630М/600 |
600 |
6420 |
||||||
|
ЭЧМП-630М/375 |
375 |
6790 |
||||||
|
ЭЧМП-1250/500 |
1250 |
500 |
2/2 |
ТСЗП 1000 |
5050 |
6850х2 |
||
|
ЭЧМП-1250/600 |
600 |
6420 х2 |
||||||
|
ЭЧМП-1250/375 |
375 |
6790х2 |
||||||
|
ЭЧМП-1250М/500 |
500 |
ТРСЗП 1600 |
3640 |
6850х2 |
||||
|
ЭЧМП-1250М/600 |
600 |
6420х2 |
||||||
|
ЭЧМП-1250М/375 |
375 |
6790х2 |
125080, Россия, г. Москва,
Волоколамское ш., д.1, стр.1 офис 67
г. Щекино, г. Смоленск, (РБ) г. Бобруйск
