Насосы секционные ЦНС, ЦНК,ЦНСг,ЦНСгМ,ЦНСН
Секционные насосы предназначены для использования в водоотливах шахт, где производится добыча каменного угля, в системах водоснабжения производственных предприятий, а также во многих других случаях, где необходимо решить вопрос подачи воды на высоту не менее 10 метров.
Насос секционный — многоступенчатый агрегат. Он выполняет перекачивание жидкости каждым рабочим колесом. Корпус насоса разделён на ряд секций, по числу колёс агрегата. Эта нестандартная конструкция позволяет регулировать величину напора, не изменяя объём подачи жидкости. Давление воды, образуемое на выходе, является суммой напоров, создаваемых каждым рабочим колесом в отдельности.
ЗАО «НК Технолоджиз» предлагает несколько типов секционных насосов. Насос секционный типа ЦНСг предназначен для перекачивания воды, имеющей высокую температуру — от 45 до 105 градусов по Цельсию. При этом размер твёрдых частиц, содержащихся в жидкости, не должен превышать 0,2 миллиметра, а их совокупная масса — 0,2 процента от общей массы воды.
Насос секционный ЦНСк даёт возможность перекачивать воду, отличающуюся повышенной кислотностью и имеющую невысокую температуру — от 1 до 40 градусов Цельсия. Насос секционный типа «ЦНСн» даёт возможность перекачивать газонасыщенную (обводнённую) нефть плотностью от 900 до 1050 килограмм на кубический метр, объём парафина в которой составляет не более 20 процентов.
Компания «НК Технолоджиз» предлагает покупателям широкий ассортимент специализированных насосов, применяемых в нефтяной, энергетической и химической промышленности. Отдельные модели насосов комплектуются взрывозащищёнными кожухами. Мы поможем вам не только выбрать модель насоса, но и возьмём на себя монтаж, выполним пуско-наладочные работы, решим вопросы с транспортировкой и таможенным оформлением.
Насос типа ЦНСг перекачивает нейтральную воду, температура которой варьируется от 45 до 105С°. Содержание механических примесей менее 0,1% по массе. Размер твердых частиц, которые могут быть в воде, менее 0,1 мм. Особенностью этого насоса является то, что воду, которая поступает в насос, требуется подавать под напором не менее 10 м.вод.ст.
Насосы секционные типа ЦНСк откачивают воды, рН которых менее 6,5. Температура перекачиваемой жидкости должна находится в интервале от 1 до 40С°. Концентрация механических примесей, которую может содержать перекачиваемая жидкость, не должна превышать 0,2% по массе, размер твердых частиц менее 0,2 мм, их микротвердость 1,47 гПа.
Насос секционный типа ЦНСн перекачивает обводненную нефть (газонасыщенную или товарную), плотность которой 900-1050 кг/м3, содержание парафина по объему не превышает 20%.
Насосы типа ЦНСм осуществляют подачу масла в подшипники в масляной системе турбогенератора.
Насос секционный типа ЦНС требует наличия подпора размером 2 - 6 м. Их основные детали выполнены из чугуна. Если требуется откачать жидкость из угольных шахт, которая отличается высоким уровнем минерализации, удобнее использовать насосы типа ЦНСк с хромоникелевой проточной частью.

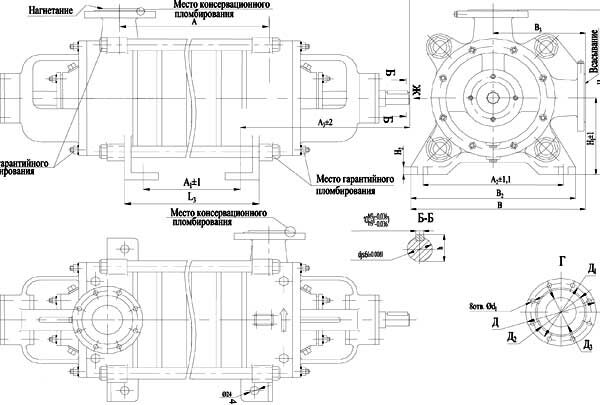

Основные детали насоса: 1 - кронштейн задний, 2 - вал, 3 - втулка сальника, 4 - гайка ротора. 5 - набивка сальника, 6 - диск разгрузки, 7 - кольцо разгрузки, 8 - втулка разгрузки, 9 - втулка дистанционная, 10 - крышка нагнетания, 11 - корпус направляющего аппарата, 12 - направляющий аппарат, 13 - колесо рабочее, 14 - крышка всасывания, 15 - гайка стяжного болта, 16 - втулка гидрозатвора, 17 - защитная втулка, 18 - муфта, 19 - крышка подшипника, 20 - гайка круглая, 21 - подшипник, 22 - крышка подшипника, 23 - кольцо-отбойник, 24 - втулка подшипника, 25 - кольцо уплотняющее, 26 - кронштейн передний.
марка агрегата |
подача, м3/час |
напор, м |
частота вращения, об/мин |
мощность, кВт |
габариты насоса, мм |
габариты агрегата, мм |
масса насоса, кг |
масса агрегата, кг |
ЦНС 13-70 |
13 |
70 |
2950 |
5,2 |
839х420х430 |
1387х220х561 |
187 |
335 |
ЦНСг 13-70 |
13 |
70 |
2950 |
5,2 |
839х420х430 |
1387х220х561 |
187 |
335 |
ЦНС 13-105 |
13 |
105 |
2950 |
7,7 |
910х420х430 |
1458х220х561 |
208 |
372 |
ЦНСг 13-105 |
13 |
105 |
2950 |
7,7 |
910х420х430 |
1458х220х561 |
208 |
372 |
ЦНС 13-140 |
13 |
140 |
2950 |
10,3 |
981х420х430 |
1626х220х621 |
229 |
415 |
ЦНСг 13-140 |
13 |
140 |
2950 |
10,3 |
981х420х430 |
1626х220х621 |
229 |
415 |
ЦНС 13-175 |
13 |
175 |
2950 |
12,9 |
1052х420х430 |
1697х220х621 |
250 |
457 |
ЦНСг 13-175 |
13 |
175 |
2950 |
12,9 |
1052х420х430 |
1697х220х621 |
250 |
457 |
ЦНС 13-210 |
13 |
210 |
2950 |
15,2 |
1123х420х430 |
1768х220х621 |
271 |
494 |
ЦНСг 13-210 |
13 |
210 |
2950 |
15,2 |
1123х420х430 |
1768х220х621 |
271 |
494 |
ЦНС 13-245 |
13 |
245 |
2950 |
17,7 |
1194х420х430 |
1839х220х640 |
292 |
549 |
ЦНСг 13-245 |
13 |
245 |
2950 |
17,7 |
1194х420х430 |
1839х220х640 |
292 |
549 |
ЦНС 13-280 |
13 |
280 |
2950 |
20,2 |
1265х420х430 |
1935х220х640 |
313 |
575 |
ЦНСг 13-280 |
13 |
280 |
2950 |
20,2 |
1265х420х430 |
1935х220х640 |
313 |
575 |
ЦНС 13-315 |
13 |
315 |
2950 |
22,8 |
1336х420х430 |
2006х220х640 |
334 |
612 |
ЦНСг 13-315 |
13 |
315 |
2950 |
22,8 |
1336х420х430 |
2006х220х640 |
334 |
612 |
ЦНС 13-350 |
13 |
350 |
2950 |
25,3 |
1407х420х430 |
2077х220х640 |
355 |
649 |
ЦНСг 13-350 |
13 |
350 |
2950 |
25,3 |
1407х420х430 |
2077х220х640 |
355 |
649 |
ЦНС 38-44 |
38 |
44 |
2950 |
6,8 |
839х420х430 |
1387х450х578 |
178 |
326 |
ЦНСг 38-44 |
38 |
44 |
2950 |
6,8 |
839х420х430 |
1387х450х578 |
178 |
326 |
ЦНСм 38-44 |
38 |
44 |
2950 |
6,9 |
839х420х430 |
1485х460х620 |
178 |
382 |
ЦНС 38-66 |
38 |
66 |
2950 |
10,2 |
910х420х430 |
1555х450х621 |
198 |
405 |
ЦНСг 38-66 |
38 |
66 |
2950 |
10,2 |
910х420х430 |
1555х450х621 |
198 |
405 |
ЦНСм 38-66 |
38 |
66 |
2950 |
10,4 |
910х420х430 |
1555х450х620 |
198 |
401 |
ЦНС 38-88 |
38 |
88 |
2950 |
13,6 |
981х420х430 |
1626х450х621 |
219 |
446 |
ЦНСг 38-88 |
38 |
88 |
2950 |
13,6 |
981х420х430 |
1626х450х621 |
219 |
446 |
ЦНСм 38-88 |
38 |
88 |
2950 |
13,8 |
981х420х430 |
1645х450х640 |
219 |
465 |
ЦНС 38-110 |
38 |
110 |
2950 |
17 |
1052x420x430 |
1722x450x640 |
239 |
491 |
ЦНСг 38-110 |
38 |
110 |
2950 |
17 |
1052x420x430 |
1722x450x640 |
239 |
491 |
ЦНСм 38-110 |
38 |
110 |
2950 |
17,3 |
1052x420x430 |
1720x450x640 |
239 |
487 |
ЦНС 38-132 |
38 |
132 |
2950 |
19,8 |
1123x420x430 |
1793x450x640 |
259 |
521 |
ЦНСг 38-132 |
38 |
132 |
2950 |
19,8 |
1123x420x430 |
1793x450x640 |
259 |
521 |
ЦНСм 38-132 |
38 |
132 |
2950 |
19,8 |
1123x420x430 |
1845x455x685 |
259 |
570 |
ЦНС 38-154 |
38 |
154 |
2950 |
23,1 |
1194x420x430 |
1864x450x640 |
280 |
551 |
ЦНСг 38-154 |
38 |
154 |
2950 |
23,1 |
1194x420x430 |
1864x450x640 |
280 |
551 |
ЦНСм 38-154 |
38 |
154 |
2950 |
23,1 |
1194x420x430 |
1980x455x685 |
280 |
619 |
ЦНС 38-176 |
38 |
176 |
2950 |
26,4 |
1265x420x430 |
1935x450x640 |
300 |
593 |
ЦНСг 38-176 |
38 |
176 |
2950 |
26,4 |
1265x420x430 |
1935x450x640 |
300 |
593 |
ЦНСм 38-176 |
38 |
176 |
2950 |
26,4 |
1265x420x430 |
2085x477x751 |
300 |
758 |
ЦНС 38-198 |
38 |
198 |
2950 |
29,7 |
1336x420x430 |
2059x455x685 |
321 |
648 |
ЦНСг 38-198 |
38 |
198 |
2950 |
29,7 |
1336x420x430 |
2059x455x685 |
321 |
648 |
ЦНСм 38-198 |
38 |
198 |
2950 |
29,7 |
1336x420x430 |
2155x477x781 |
321 |
781 |
ЦНС 38-220 |
38 |
220 |
2950 |
33 |
1407x420x430 |
2195x455x685 |
341 |
692 |
ЦНСг 38-220 |
38 |
220 |
2950 |
33 |
1407x420x430 |
2195x455x685 |
341 |
692 |
ЦНСм 38-220 |
38 |
220 |
2950 |
33 |
1407x420x430 |
2330x503x796 |
341 |
913 |
ЦНС 60-50 |
60 |
50 |
1475 |
12,8 |
1100х600х620 |
1863х540х905 |
459 |
870 |
ЦНС 60-75 |
60 |
75 |
1475 |
19,2 |
1195х600х620 |
2060х565х945 |
517 |
992 |
ЦНС 60-100 |
60 |
100 |
1475 |
25,5 |
1290х600х620 |
2203х565х945 |
575 |
1106 |
ЦНС 60-125 |
60 |
125 |
1475 |
31,9 |
1385х600х620 |
2425х615х940 |
633 |
1230 |
ЦНС 60-150 |
60 |
150 |
1475 |
38,3 |
1480х600х620 |
2535х615х965 |
691 |
1374 |
ЦНС 60-175 |
60 |
175 |
1475 |
44,7 |
1575х600х620 |
2640х615х965 |
749 |
1440 |
ЦНС 60-200 |
60 |
200 |
1475 |
51 |
1670х600х620 |
2805х786х912 |
807 |
2057 |
ЦНС 60-225 |
60 |
225 |
1475 |
57,4 |
1765х600х620 |
2900х786х912 |
865 |
2118 |
ЦНС 60-250 |
60 |
250 |
1475 |
63,8 |
1860х600х620 |
2995х786х912 |
923 |
2179 |
ЦНС 60-66 |
60 |
66 |
2950 |
15,7 |
870x500x600 |
1540x522x676 |
209 |
474 |
ЦНСг 60-66 |
60 |
66 |
2950 |
15,7 |
870x500x600 |
1540x522x676 |
209 |
474 |
ЦНСм 60-66 |
60 |
66 |
2950 |
16,1 |
870x500x600 |
1540x522x676 |
209 |
466 |
ЦС 60-99 |
60 |
99 |
2950 |
23,5 |
850x500x600 |
1620x522x676 |
233 |
588 |
ЦНСг 60-99 |
60 |
99 |
2950 |
23,5 |
850x500x600 |
1620x522x676 |
233 |
588 |
ЦНСм 60-99 |
60 |
99 |
2950 |
24,2 |
850x500x600 |
1740x522x715 |
233 |
515 |
ЦНС 60-132 |
60 |
132 |
2950 |
31,3 |
1030x500x600 |
1818x522x715 |
258 |
688 |
ЦНСг 60-132 |
60 |
132 |
2950 |
31,3 |
1030x500x600 |
1818x522x715 |
258 |
688 |
ЦНСм 60-132 |
60 |
132 |
2950 |
32,2 |
1030x500x600 |
1850x522x735 |
258 |
627 |
ЦНС 60-165 |
60 |
165 |
2950 |
39,1 |
1110x500x600 |
1930x522x731 |
282 |
829 |
ЦНСг 60-165 |
60 |
165 |
2950 |
39,1 |
1110x500x600 |
1930x522x731 |
282 |
829 |
ЦНСм 60-165 |
60 |
165 |
2950 |
40,3 |
1110x500x600 |
2035x527x790 |
282 |
725 |
ЦНС 60-198 |
60 |
198 |
2950 |
45,6 |
1190x500x600 |
2008x522x731 |
305 |
876 |
ЦНСг 60-198 |
60 |
198 |
2950 |
45,6 |
1190x500x600 |
2008x522x731 |
305 |
876 |
ЦНСм 60-198 |
60 |
198 |
2950 |
46,2 |
1190x500x600 |
2110x527x790 |
305 |
759 |
ЦНС 60-231 |
60 |
231 |
2950 |
53,2 |
1270x500x600 |
2190x527x790 |
331 |
1223 |
ЦНСг 60-231 |
60 |
231 |
2950 |
53,2 |
1270x500x600 |
2190x527x790 |
331 |
1223 |
ЦНСм 60-231 |
60 |
231 |
2950 |
53,9 |
1270x500x600 |
2420x557x885 |
331 |
904 |
ЦНС 60-264 |
60 |
264 |
2950 |
60,8 |
1350x500x600 |
2270x527x790 |
356 |
976 |
ЦНСг 60-264 |
60 |
264 |
2950 |
60,8 |
1350x500x600 |
2270x527x790 |
356 |
976 |
ЦНСм 60-264 |
60 |
264 |
2950 |
61,6 |
1350x500x600 |
2500x557x885 |
356 |
937 |
ЦНС 60-297 |
60 |
297 |
2950 |
68,4 |
1430x500x600 |
2350x527x790 |
380 |
1324 |
ЦНСг 60-297 |
60 |
297 |
2950 |
68,4 |
1430x500x600 |
2350x527x790 |
380 |
1324 |
ЦНСм 60-297 |
60 |
297 |
2950 |
69,3 |
1430x500x600 |
2620x557x885 |
380 |
1244 |
ЦНС 60-330 |
60 |
330 |
2950 |
76 |
1510x500x600 |
2470x557x790 |
405 |
1346 |
ЦНСг 60-330 |
60 |
330 |
2950 |
76 |
1510x500x600 |
2470x557x790 |
405 |
1346 |
ЦНСм 60-330 |
60 |
330 |
2950 |
77 |
1510x500x600 |
2700x557x885 |
405 |
1022 |
ЦНСк 60-66 |
60 |
66 |
2950 |
16,4 |
870x500x500 |
1545x525x676 |
215 |
445 |
ЦНСк 60-99 |
60 |
99 |
2950 |
24,6 |
950x500x500 |
1665x525x676 |
250 |
490 |
ЦНСк 60-132 |
60 |
132 |
2950 |
32,7 |
1030x500x500 |
1845x525x715 |
285 |
655 |
ЦНСк 60-165 |
60 |
165 |
2950 |
40,9 |
1110x500x500 |
1835x525x725 |
320 |
750 |
ЦНСк 60-198 |
60 |
198 |
2950 |
49 |
1190x500x500 |
2015x525x725 |
356 |
785 |
ЦНСк 60-231 |
60 |
231 |
2950 |
57,2 |
1270x500x500 |
2200x530x830 |
401 |
955 |
ЦНСк 60-264 |
60 |
264 |
2950 |
65,4 |
1350x500x500 |
2280x530x830 |
437 |
990 |
ЦНСк 60-297 |
60 |
297 |
2950 |
73,5 |
1430x500x500 |
2200x530x785 |
472 |
1065 |
ЦНСк 60-330 |
60 |
330 |
2950 |
81,7 |
1510x500x500 |
2658x560x860 |
505 |
1398 |
ЦНСн 105-98 |
105 |
98 |
2950 |
45 |
1075x600x600 |
1893x565x920 |
480 |
1255 |
ЦНСн 105-147 |
105 |
147 |
2950 |
67 |
1170x600x600 |
2093x595x930 |
518 |
1126 |
ЦНСн 105-196 |
105 |
196 |
2950 |
90 |
1265x600x600 |
2103x615x940 |
576 |
1186 |
ЦНСн 105-245 |
105 |
245 |
2950 |
111 |
1360x600x600 |
2548x875x935 |
634 |
1609 |
ЦНСн 105-294 |
105 |
294 |
2950 |
134 |
1455x600x600 |
2398x670x845 |
715 |
1571 |
ЦНСн 105-343 |
105 |
343 |
2950 |
156 |
1550x600x600 |
2493x805x845 |
775 |
1635 |
ЦНСн 105-392 |
105 |
392 |
2950 |
178 |
1645x600x600 |
2628x805x845 |
836 |
1786 |
ЦНСн 105-441 |
105 |
441 |
2950 |
201 |
1740x600x600 |
2768x840x891 |
897 |
1906 |
ЦНСн 105-490 |
105 |
490 |
2950 |
216 |
1835x600x600 |
2863x840x891 |
958 |
1971 |
ЦНС 180-85 |
180 |
85 |
1475 |
59 |
1125x630x715 |
2310x835x990 |
629 |
1308 |
ЦНСм 180-85 |
180 |
85 |
1475 |
59 |
1125x630x715 |
2310x835x990 |
629 |
1308 |
ЦНСн 180-85 |
180 |
85 |
1475 |
59 |
1125x630x715 |
2220x870x935 |
670 |
1657 |
ЦНСн 180-85 |
180 |
37 |
980 |
15 |
1125x630x715 |
- |
670 |
- |
ЦНС 180-128 |
180 |
128 |
1475 |
89 |
1230x630x715 |
2085x645x1000 |
737 |
1417 |
ЦНСм 180-128 |
180 |
128 |
1475 |
89 |
1230x630x715 |
2425x915x935 |
737 |
2006 |
ЦНСн 180-128 |
180 |
128 |
1475 |
89 |
1230x630x715 |
2515x970x935 |
800 |
2006 |
ЦНСн 180-128 |
120 |
56 |
980 |
23 |
1230x630x715 |
- |
800 |
- |
ЦНС 180-170 |
180 |
170 |
1475 |
119 |
1335x630x715 |
2310x835x975 |
849 |
1611 |
ЦНСм 180-170 |
180 |
170 |
1475 |
119 |
1335x630x715 |
2425x970x935 |
849 |
2185 |
ЦНСн 180-170 |
180 |
170 |
1475 |
119 |
1335x630x715 |
2620x970x935 |
910 |
2195 |
ЦНСн 180-170 |
120 |
75 |
980 |
31 |
1335x630x715 |
- |
910 |
- |
ЦНС 180-212 |
180 |
212 |
1475 |
148 |
1440x630x715 |
2455x835x975 |
966 |
1906 |
ЦНСм 180-212 |
180 |
212 |
1475 |
148 |
1440x630x715 |
2680x970x935 |
966 |
2400 |
ЦНСн 180-212 |
180 |
212 |
1475 |
148 |
1440x630x715 |
2790x970x935 |
1170 |
2407 |
ЦНСн 180-212 |
120 |
93 |
980 |
37 |
1440x630x715 |
- |
1170 |
- |
ЦНС 180-255 |
180 |
255 |
1475 |
178 |
1545x630x715 |
2555x740x790 |
1155 |
2255 |
ЦНСм 180-255 |
180 |
255 |
1475 |
178 |
1545x630x715 |
2555x870x930 |
1155 |
2195 |
ЦНСн 180-255 |
180 |
255 |
1475 |
178 |
1545x630x715 |
2905x880x915 |
1200 |
2849 |
ЦНСн 180-255 |
120 |
112 |
980 |
45 |
1545x630x715 |
- |
1200 |
- |
ЦНС 180-297 |
180 |
297 |
1475 |
208 |
1650x630x715 |
3060x745x1010 |
1268 |
2740 |
ЦНСм 180-297 |
180 |
297 |
1475 |
208 |
1650x630x715 |
3320x980x955 |
1268 |
3221 |
ЦНСн 180-297 |
180 |
297 |
1475 |
208 |
1650x630x715 |
3080x880x915 |
1300 |
3139 |
ЦНСн 180-297 |
120 |
131 |
980 |
53 |
1650x630x715 |
- |
1300 |
- |
ЦНС 180-340 |
180 |
340 |
1475 |
238 |
1755x630x715 |
3165x745x1010 |
1384 |
2859 |
ЦНСм 180-340 |
180 |
340 |
1475 |
238 |
1755x630x715 |
3165x980x955 |
1384 |
2990 |
ЦНСн 180-340 |
180 |
340 |
1475 |
238 |
1755x630x715 |
3185x880x915 |
1420 |
3259 |
ЦНСн 180-340 |
120 |
150 |
980 |
61 |
1755x630x715 |
- |
1420 |
- |
ЦНС 180-383 |
180 |
383 |
1475 |
268 |
1860x630x715 |
3320x745x1010 |
1497 |
3077 |
ЦНСм 180-383 |
180 |
383 |
1475 |
268 |
1860x630x715 |
3320x980x955 |
1497 |
3221 |
ЦНСн 180-383 |
180 |
383 |
1475 |
268 |
1860x630x715 |
3155x960x955 |
1550 |
4133 |
ЦНСн 180-383 |
120 |
168 |
980 |
69 |
1860x630x715 |
- |
1550 |
- |
ЦНС 180-425 |
180 |
425 |
1475 |
297 |
1965x630x715 |
3425x745x1010 |
1610 |
3313 |
ЦНСм 180-425 |
180 |
425 |
1475 |
297 |
1965x630x715 |
3425x980x955 |
1610 |
3328 |
ЦНСн 180-425 |
180 |
425 |
1475 |
297 |
1965x630x715 |
3200x1105x1051 |
1680 |
4380 |
ЦНСн 180-425 |
120 |
187 |
980 |
76 |
1965x630x715 |
3180x960x940 |
1680 |
2573 |
ЦНС 180-500 |
180 |
500 |
2950 |
340 |
1510х705х707 |
3273х1100х1280 |
1180 |
3367 |
ЦНС 180-600 |
180 |
600 |
2950 |
408 |
1613х705х707 |
3376х1100х1280 |
1280 |
3470 |
ЦНС 180-700 |
180 |
700 |
2950 |
477 |
1720х705х707 |
3618х1210х1400 |
1380 |
4326 |
ЦНС 180-800 |
180 |
800 |
2950 |
545 |
1825х705х707 |
3723х1210х1400 |
1480 |
4431 |
ЦНС 180-900 |
180 |
900 |
2950 |
613 |
1930х705х707 |
3903х1210х1400 |
1580 |
4706 |
ЦНС 300-650 |
300 |
650 |
2950 |
690 |
2195х854х790 |
4370х1630х1510 |
1830 |
9811 |
ЦНС 300-780 |
300 |
780 |
2950 |
828 |
2305х854х790 |
4643х1630х1510 |
1960 |
10718 |
ЦНС 300-910 |
300 |
910 |
2950 |
966 |
2445х854х790 |
4878х1630х1510 |
2090 |
11514 |
ЦНС 300-1040 |
300 |
1040 |
2950 |
1104 |
2570х854х790 |
5003х1630х1510 |
2220 |
11684 |
ЦНСк 300-120 |
300 |
120 |
1475 |
144 |
1374х865х800 |
2614х950х990 |
1066 |
2428 |
ЦНСк 300-180 |
300 |
180 |
1475 |
216 |
1495х865х800 |
3090х1188х1260 |
1190 |
3410 |
ЦНСк 300-240 |
300 |
240 |
1475 |
288 |
1616х865х800 |
3331х1188х1260 |
1332 |
3930 |
ЦНСк 300-300 |
300 |
300 |
1475 |
360 |
1737х865х800 |
3582х1250х1260 |
1524 |
4493 |
ЦНСк 300-360 |
300 |
360 |
1475 |
433 |
1850х865х800 |
3535х1400х1502 |
1696 |
4982 |
ЦНСк 300-420 |
300 |
420 |
1475 |
503 |
1979х865х800 |
3734х1400х1502 |
1803 |
5446 |
ЦНСк 300-480 |
300 |
480 |
1475 |
577 |
2100х865х800 |
3855х1400х1502 |
1997 |
5639 |
ЦНСк 300-540 |
300 |
540 |
1475 |
649 |
2221х865х800 |
4096х1480х1542 |
2138 |
6446 |
ЦНСк 300-600 |
300 |
600 |
1475 |
721 |
2342х865х800 |
4217х1680х1542 |
2278 |
6594 |
ЦНС 300-120 |
300 |
120 |
1475 |
140 |
1365x810x830 |
2580х1050х1145 |
1150 |
2600 |
ЦНСм 300-120 |
300 |
120 |
1475 |
140 |
1365x810x830 |
2580х1050х1145 |
1150 |
2600 |
ЦНСн 300-120 |
300 |
120 |
1475 |
140 |
1365х865х830 |
2580х1050х1145 |
1150 |
2600 |
ЦНСн 300-120 |
200 |
53 |
980 |
40 |
1365х865х830 |
2580х1050х1145 |
1150 |
2600 |
ЦНС 300-180 |
300 |
180 |
1475 |
180 |
1485х865х830 |
2780х1050х1145 |
1300 |
3000 |
ЦНСм 300-180 |
300 |
180 |
1475 |
180 |
1485х865х830 |
2780х1050х1145 |
1300 |
3000 |
ЦНСн 300-180 |
300 |
180 |
1475 |
180 |
1485х865х830 |
2780х1050х1145 |
1300 |
3000 |
ЦНСн 300-180 |
200 |
79 |
980 |
60 |
1485х865х830 |
2780х1050х1145 |
1300 |
3000 |
ЦНС 300-240 |
300 |
240 |
1475 |
280 |
1605х865х830 |
2900х1050х1145 |
1460 |
2820 |
ЦНСм 300-240 |
300 |
240 |
1475 |
280 |
1605х865х830 |
2900х1050х1145 |
1460 |
2820 |
ЦНСн 300-240 |
300 |
240 |
1475 |
280 |
1605х865х830 |
2900х1050х1145 |
1460 |
2820 |
ЦНСн 300-240 |
200 |
105 |
980 |
80 |
1605х865х830 |
2900х1050х1145 |
1460 |
2820 |
ЦНС 300-300 |
300 |
300 |
1475 |
350 |
1725х865х830 |
2940х1050х1095 |
1650 |
3255 |
ЦНСм 300-300 |
300 |
300 |
1475 |
350 |
1725х865х830 |
2940х1050х1095 |
1650 |
3255 |
ЦНСн 300-300 |
300 |
300 |
1475 |
350 |
1725х865х830 |
2940х1050х1095 |
1650 |
3255 |
ЦНСн 300-300 |
200 |
132 |
980 |
100 |
1725х865х830 |
2940х1050х1095 |
1650 |
3255 |
ЦНС 300-360 |
300 |
360 |
1475 |
420 |
1845х865х830 |
3060х1050х1095 |
1800 |
3470 |
ЦНСм 300-360 |
300 |
360 |
1475 |
420 |
1845х865х830 |
3060х1050х1095 |
1800 |
3470 |
ЦНСн 300-360 |
300 |
360 |
1475 |
420 |
1845х865х830 |
3060х1050х1095 |
1800 |
3470 |
ЦНСн 300-360 |
200 |
158 |
980 |
120 |
1845х865х830 |
3060х1050х1095 |
1800 |
3470 |
ЦНС 300-420 |
300 |
420 |
1475 |
490 |
1965х865х830 |
3180х1050х1095 |
1950 |
3581 |
ЦНСм 300-420 |
300 |
420 |
1475 |
490 |
1965х865х830 |
3180х1050х1095 |
1950 |
3581 |
ЦНСн 300-420 |
300 |
420 |
1475 |
490 |
1965х865х830 |
3180х1050х1095 |
1950 |
3581 |
ЦНСн 300-420 |
200 |
185 |
980 |
140 |
1965х865х830 |
3180х1050х1095 |
1950 |
3581 |
ЦНС 300-480 |
300 |
480 |
1475 |
560 |
2085х865х830 |
3300х1050х1095 |
2150 |
3808 |
ЦНСм 300-480 |
300 |
480 |
1475 |
560 |
2085х865х830 |
3300х1050х1095 |
2150 |
3808 |
ЦНСн 300-480 |
300 |
480 |
1475 |
560 |
2085х865х830 |
3300х1050х1095 |
2150 |
3808 |
ЦНСн 300-480 |
200 |
211 |
980 |
160 |
2085х865х830 |
3300х1050х1095 |
2150 |
3808 |
ЦНС 300-540 |
300 |
540 |
1475 |
630 |
2205х865х830 |
3420х1050х1095 |
2310 |
3963 |
ЦНСм 300-540 |
300 |
540 |
1475 |
630 |
2205х865х830 |
3420х1050х1095 |
2310 |
3963 |
ЦНСн 300-540 |
300 |
540 |
1475 |
630 |
2205х865х830 |
3420х1050х1095 |
2310 |
3963 |
ЦНСн 300-540 |
200 |
238 |
980 |
180 |
2205х865х830 |
3420х1050х1095 |
2310 |
3963 |
ЦНС 300-600 |
300 |
600 |
1475 |
700 |
2325х865х830 |
4200х1340х1540 |
2470 |
6980 |
ЦНСм 300-600 |
300 |
600 |
1475 |
700 |
2325х865х830 |
4200х1340х1540 |
2470 |
6980 |
ЦНСн 300-600 |
300 |
600 |
1475 |
700 |
2325х865х830 |
4200х1340х1540 |
2470 |
6980 |
ЦНСн 300-600 |
200 |
264 |
980 |
200 |
2325х865х830 |
4200х1340х1540 |
2470 |
6980 |
ЦНС 500-160 |
500 |
160 |
1475 |
307 |
1795х1050х1040 |
3645х1250х1316 |
2295 |
5494 |
ЦНС 500-240 |
500 |
240 |
1475 |
461 |
1940х1050х1040 |
3700х1400х1526 |
2615 |
6539 |
ЦНС 500-320 |
500 |
320 |
1475 |
614 |
2085х1050х1040 |
3965х1480х1566 |
2935 |
7517 |
ЦНС 500-400 |
500 |
400 |
1475 |
767 |
2230х1050х1040 |
4290х1570х1606 |
3255 |
8760 |
ЦНС 500-480 |
500 |
480 |
1475 |
921 |
2375х1050х1040 |
4435х1570х1606 |
3614 |
9117 |
ЦНС 500-560 |
500 |
560 |
1475 |
1074 |
2520х1050х1040 |
4779х1701х1776 |
3964 |
11818 |
ЦНС 500-640 |
500 |
640 |
1475 |
1228 |
2665х1050х1040 |
5054х1701х1776 |
4314 |
12886 |
ЦНС 500-720 |
500 |
720 |
1475 |
1381 |
2810х1050х1040 |
5199х1701х1776 |
4664 |
13242 |
ЦНС 500-800 |
500 |
800 |
1475 |
1534 |
2955х1050х1040 |
6019х1895х2390 |
5014 |
14592 |
ЦНС 500-880 |
500 |
880 |
1475 |
1688 |
3100х1050х1040 |
6164х1895х2390 |
5364 |
15208 |
ЦНС 850-240 |
850 |
240 |
1500 |
772 |
2118х1220х1150 |
3723х1420х1672 |
4132 |
7195 |
ЦНСг 850-240 |
850 |
240 |
1500 |
772 |
2073х1220х1150 |
3678х1420х1672 |
4132 |
7195 |
ЦНС 850-360 |
850 |
360 |
1500 |
1157 |
2288х1220х1151 |
4993х1950х1650 |
4633 |
12453 |
ЦНСг 850-360 |
850 |
360 |
1500 |
1157 |
2243х1220х1152 |
4948х1950х1650 |
4633 |
12453 |
ЦНС 850-480 |
850 |
480 |
1500 |
1543 |
2458х1220х1153 |
5518х1650х2390 |
5134 |
14673 |
ЦНСг 850-480 |
850 |
480 |
1500 |
1543 |
2413х1220х1154 |
5473х1650х2390 |
5134 |
14673 |
ЦНС 850-600 |
850 |
600 |
1500 |
1929 |
2628х1220х1155 |
5693х1650х2390 |
5635 |
15164 |
ЦНСг 850-600 |
850 |
600 |
1500 |
1929 |
2583х1220х1156 |
5648х1650х2390 |
5635 |
15164 |
ЦНС 850-720 |
850 |
720 |
1500 |
2314 |
2798х1220х1157 |
6133х2180х1965 |
6136 |
20937 |
ЦНСг 850-720 |
850 |
720 |
1500 |
2314 |
2753х1220х1158 |
6088х2180х1965 |
6136 |
20937 |
ЦНС 850-840 |
850 |
840 |
1500 |
2700 |
2968х1220х1159 |
6302х2180х1965 |
6638 |
21453 |
ЦНСг 850-840 |
850 |
840 |
1500 |
2700 |
2923х1220х1160 |
6258х2180х1965 |
6638 |
21453 |
ЦНС 850-960 |
850 |
960 |
1500 |
3086 |
3138х1220х1161 |
6473х2180х1965 |
7149 |
21977 |
ЦНСг 850-960 |
850 |
960 |
1500 |
3086 |
3093х1220х1162 |
6428х2180х1965 |
7149 |
21977 |
Таблица заменяемости насосов
Марка заменяемого насоса и его оптимальные параметры |
Насос, предлагаемый для замены |
Параметры (м3/час)/м |
Примечания |
Группа насоса, марка |
Температура |
||
ЦНС38-44 параметры 38/44 |
Консольный Κ80-50-200а Κ80-65-160 |
40/42 40/35 |
|
ЦНС38-66 параметры 38/66 |
Консольный Κ80-50-200 |
38/55 |
|
ЦНС38-88 параметры 38/88 |
Консольный K100-65-250 |
40/85 |
Работа с байпасированием |
ЦНС60-66 параметры 60/66 |
Консольный К100-65-250а |
60/65 |
|
ЦНС60-90 параметры 60/90 |
Консольный K100-65-250 |
60/85 |
Работа с байпасированием |
ЦНС105-98 параметры 105/98 |
Консольный К100-65-250 |
105/75 |
|
ЦНСГ38-44 |
Нефтяной 4ΗΚ-5х1 |
50/60 |
|
ЦНСГ60/90 |
Нефтяной 5ΗΚ-5х1 |
70/108 |
