Общепромышленные насосы типа ЦН
|
Марка насоса |
Подача м³/ч |
Напор, м |
кВт |
Об/мин |
Масса агрегата, кг |
Габариты, м |
|
400 |
105 |
200 |
1500 |
2579 |
2570х1155х1148 |
|
|
ЦН400-105а |
380 |
96 |
160 |
1500 |
2562 |
2575х1155х1148 |
|
ЦН400-105б |
360 |
83 |
132 |
1500 |
2517 |
2535х1155х1148 |
|
ЦН 400-210* |
400 |
210 |
400 |
1500 |
5550 |
3710х1370х1645 |
|
ЦН400-210а |
380 |
192 |
315 |
1500 |
5020 |
3785х1440х1370 |
|
ЦН400-210б |
360 |
166 |
250 |
1500 |
4725 |
3725х1370х1440 |
|
ЦН1000-180-3 * |
1000 |
180 |
630 |
1480 |
4730 |
3425х1440х1590 |
|
ЦН1000-180а-3 |
900 |
157 |
500 |
1480 |
4505 |
3325х1440х1590 |
Условное обозначение насоса с добавлением к нему климатического исполнения и категории размещения по ГОСТ 15150:
ЦН - центробежный насос;
первая цифра - подача, м3/ч;
вторая цифра - напор, м.
Пример: ЦН900-310-У3
|
Марка насоса |
Подача, м³/ч |
Напор, м |
Част.вращ., об/мин |
Масса, т |
Габариты, м |
Марка двигателя |
Мощность, кВт |
Напряжение, В |
|
ЦН900-310-У3 * наличие на складе |
900 |
310 |
1500 |
10,340 |
2,90х1,40х2,96 |
ДСП118-44-4 УХЛ4 |
1250 |
6000 |
|
ДА302-16-59-4 У1 |
||||||||
|
ЦН3000-197-У3 |
3000 |
197 |
1000 |
14,100 |
3,58х2,30х2,30 |
СДС3-15-76-6 У3 |
3200 |
6000 |
|
СДС3-15-76-6 У3 |
2500 |
10000 |
||||||
|
СДС15-64-6 У3 |
2500 |
6000 |

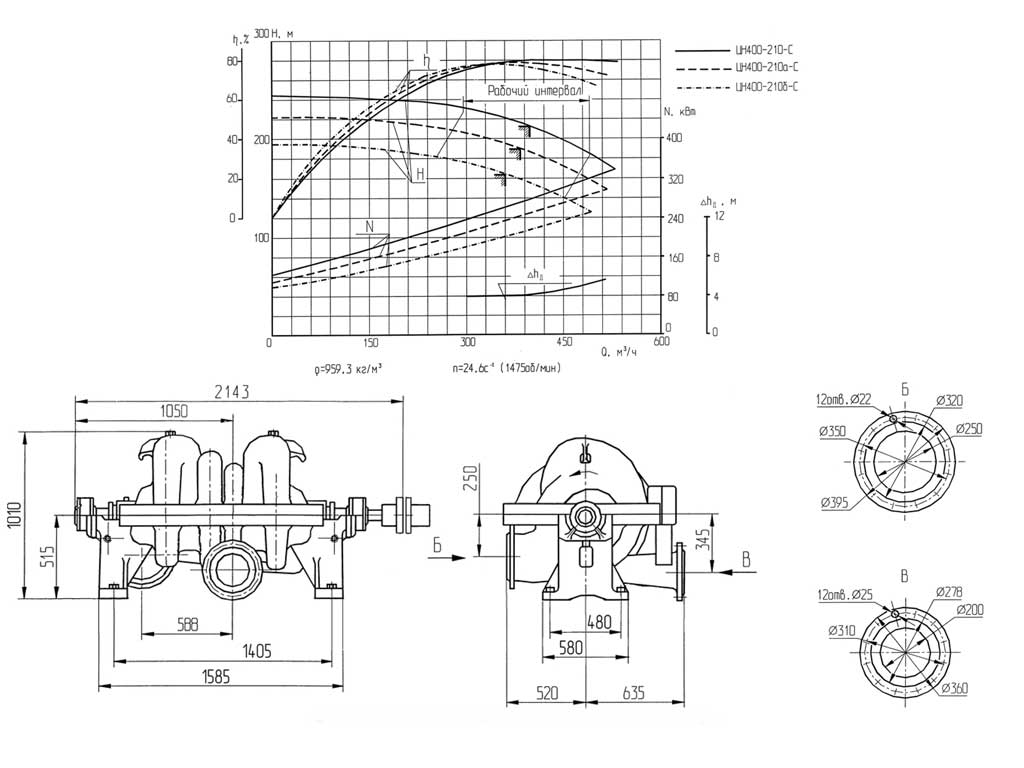

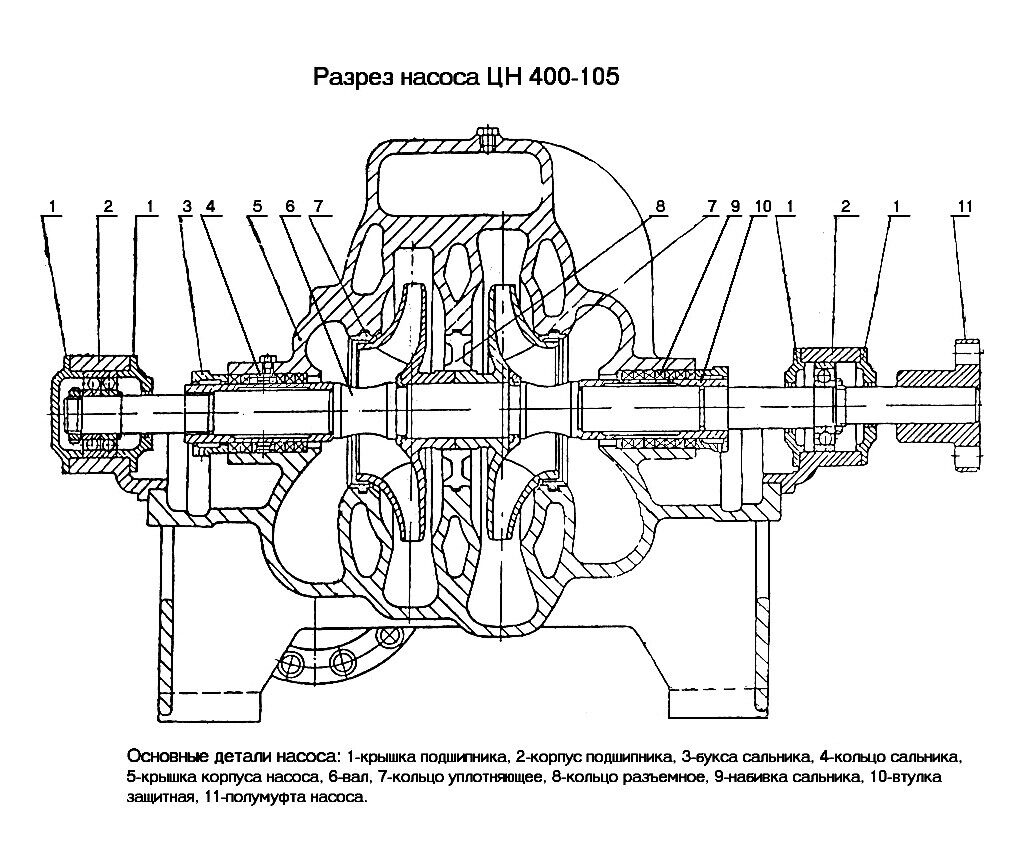

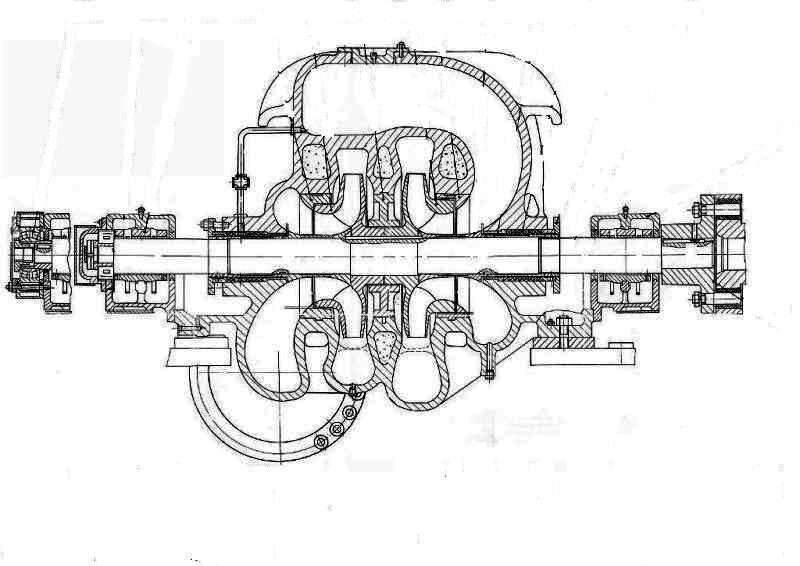

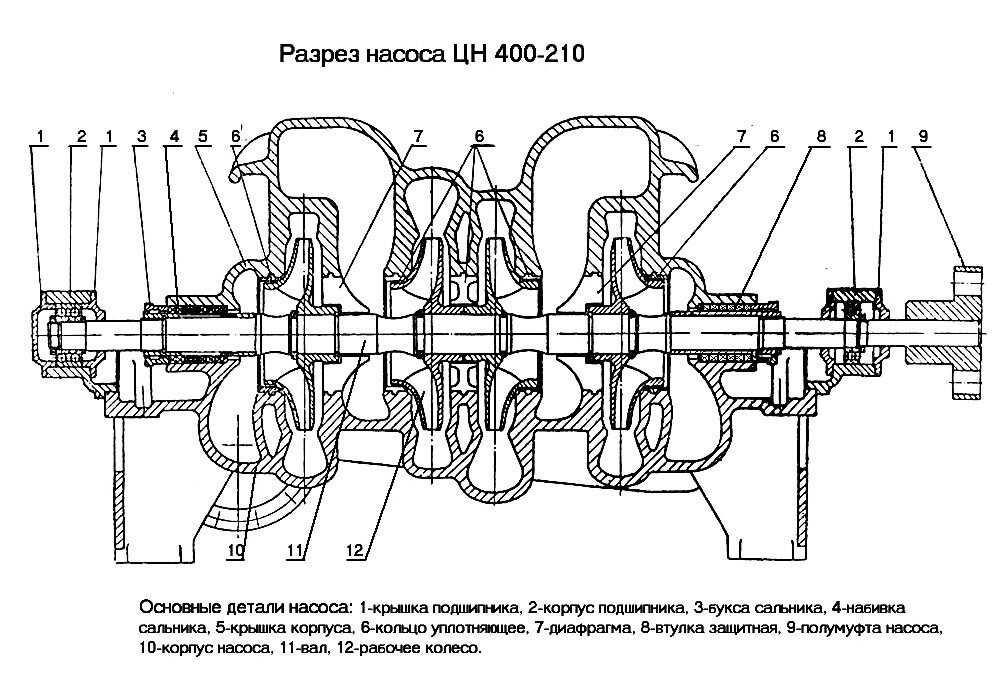

Схема насоса ЦН
Таблица заменямости насосов
|
Марка заменяемого насоса и его оптимальные параметры |
Насос, предлагаемый для замены |
Параметры (м3/час)/м |
Примечания |
|
Группа насоса, марка |
Температура |
||
|
ЦН400-105 параметры 400/105 |
Горизонтальный ЦНС300-120 |
350/110 |
Для температуры до 60 оС |
|
ЦН400-210 параметры 400/210 |
Горизонтальный ЦНС300-180 ЦНС300-240 |
350/170 350/230 |
Для температуры до 60 оС |
|
ЦН1000-180 параметры 1000/180 |
Горизонтальный 1Д1250-125 |
1000/130 |
